Протокол DHCP: для чего нужен и как работает

Назначить IP-адрес одному клиенту, то есть его компьютеру в локальной сети, несложно. Совсем другое дело, когда речь идет о сотнях или даже тысячах устройств, которым одновременно требуются адреса для подключения. И здесь на помощь приходит протокол динамической конфигурации хоста DHCP.

Говоря подробнее, протокол DHCP выполняет следующие функции:

• Автоматически распределяет основные настройки сети: адрес шлюза, маски подсети, DNS-серверы, а также такие сетевые параметры, как время аренды IP-адреса и другие опции для протоколов и сервисов.

• Упрощает управление сетью. Позволяет администраторам просматривать и изменять назначенные IP-адреса, а также быстро настраивать и масштабировать сеть.

• Меняет IP-адреса в реальном времени. Дает возможность устройствам получать новые адреса при перемещении между различными сегментами сети или повторном подключении.

• Масштабирует сеть. С DHCP можно легко масштабировать сетевые ресурсы, получая дополнительные IP-адреса по мере подключения новых устройств.

• Предотвращает возможные конфликты между IP. DHCP-протокол обеспечивает устройствам уникальные идентификаторы в сети, а также минимизирует конфликты адресов за счет обновления и управления ими в реальном времени.

Простой пример работы протокола DHCP в обычной жизни — подключение ноутбука или смартфона к Wi-Fi в кафе. Это происходит примерно так:

• Ваше устройство отправляет в сеть запрос: «Кто может дать мне IP-адрес для подключения?».

• Роутер с DHCP-сервером, который используется в кафе, видит запрос и отвечает: «Вот тебе IP-адрес, например, 192.168.1.100, плюс адрес шлюза, маска подсети и DNS-серверы».

• Устройство принимает настройки и подтверждает подключение, а роутер начинает отслеживать срок аренды выданного IP-адреса, чтобы автоматически отключить его с помощью DHCP-протокола, как только вы уйдете из кафе.

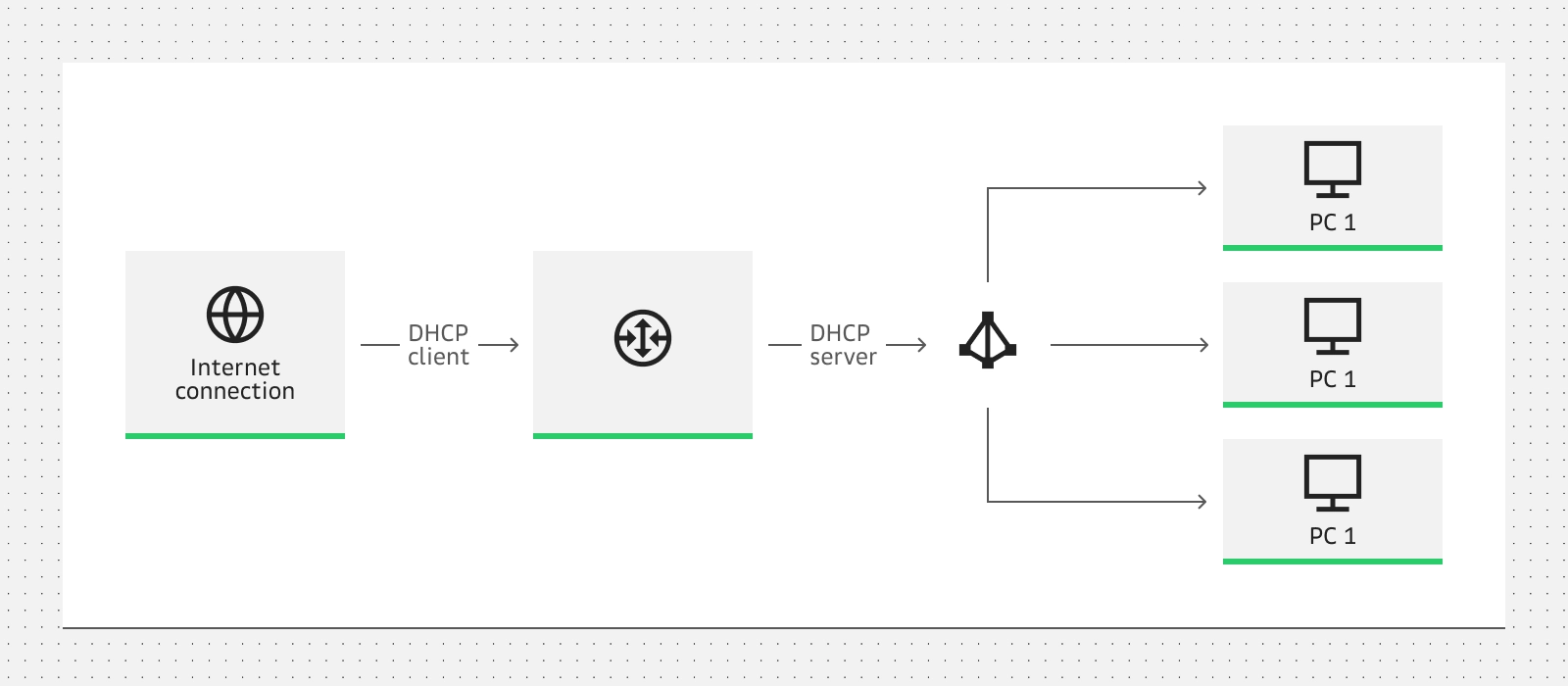

В работе протокола DHCP принимают участие DHCP-сервер, DHCP-клиенты и иногда — агенты ретрансляции, которые перенаправляют запросы и ответы между DHCP-клиентами и серверами в разных сегментах сети или подсетях.

DHCP-сервер — это отдельный софт или оборудование в локальной сети, которое автоматически предоставляет и назначает IP-адреса, шлюзы и другие параметры сетевой конфигурации клиентским устройствам. Используется как домашних, так и в корпоративных и общественных сетях, раздавая IP-адреса новым устройствам из определенного доступного диапазона.

Клиент DHCP — это компьютер, смартфон, принтер или любое другое устройство, которое запрашивает конфигурацию сети от DHCP-сервера.

Агент ретрансляции DHCP — это промежуточное устройство для перенаправления DHCP-сообщений между клиентами и серверами, находящимися в разных сетях или подсетях. Используются не всегда, но могут быть эффективны при одновременной работе с большим числом сетевых устройств.

Еще агент ретрансляции может пригодиться, если в подсети не установлен собственный DHCP-сервер — тогда он устанавливается на устройстве с доступом к этой подсети и принимает запросы от клиентов, перенаправляя их к DHCP-серверу, который находится в другой подсети.

Любой администратор сети, который использует протокол DHCP в своей работе, обратит внимание на его преимущества, в числе которых:

• Упрощенное администрирование. DHCP-протокол автоматически распределяет IP-адреса между устройствами, экономя время администратора и сводя к минимуму число ошибок при подключении.

• Неограниченные возможности. Протокол DHCP одинаково эффективен как при работе в небольшой домашней сети, так и в сети крупной компании или предприятия.

• Практические бесшовные подключения и переподключения. IP-адрес, назначенный устройству DHCP-протоколом, может продолжать использоваться им даже после смены подсети.

AI-помощник, который упрощает работу в облаке

Делегируйте помощнику создание виртуальных машин и настройте автоматический мониторинг, поиск по документации и генерацию команд для консоли

Впрочем, есть у протокола и некоторые ограничения:

• Порой не обойтись без агентов ретрансляции. Если сеть разделена на подсети, а сервер есть только в одной их них, то без агентов ретрансляции устройства не смогут обмениваться DHCP-сообщениями.

• Ограниченный пул IP-адресов. Когда в сети функционирует только один DHCP-сервер, существует риск недостатка IP-адресов для новых подключающихся устройств. Уже подключенные устройства, в свою очередь, смогут использовать свои сетевые адреса только до истечения срока их аренды.

• Сети с одним DHCP-сервером подвержены киберугрозам. Есть риск того, что злоумышленник настроит локальную сеть под себя и заберет все свободные IP-адреса.

С помощью DHCP-протокола присвоить устройству IP-адрес можно разными способами. Поговорим подробнее о трех ключевых из них:

• Автоматическое предоставление IP-адресов через DHCP происходит следующим образом: администратор выделяет диапазон IP-адресов и устанавливает для них срок аренды. Когда клиент, например компьютер или IoT-устройство, подключается к сети и запрашивает IP, DHCP-сервер назначает ему адрес из выделенного диапазона и отправляет настройки сети, такие как маска подсети, шлюз по умолчанию и DNS-сервер. Также сервер ведет таблицу активных назначений, где фиксирует выданные IP-адреса и соответствующие им MAC-адреса.

• При динамическом назначении сервер временно выдает IP-адрес новому устройству, то есть выдает в аренду. По истечении срока аренды сетевой идентификатор может быть продлен для этого же устройства или передан другому гаджету.

• О статическом назначении IP-адресов говорят в том случае, когда администратор связывает определенный IP-адрес с MAC-адресом устройства на DHCP-сервере. То есть когда устройство подключается к сети и запрашивает IP-адрес, сервер идентифицирует его по MAC-адресу и присваивает заранее определенный IP.




  Метод статического назначения чаще всего используется при работе с оборудованием, которому требуется постоянный IP-адрес, например для сетевых принтеров или серверов.

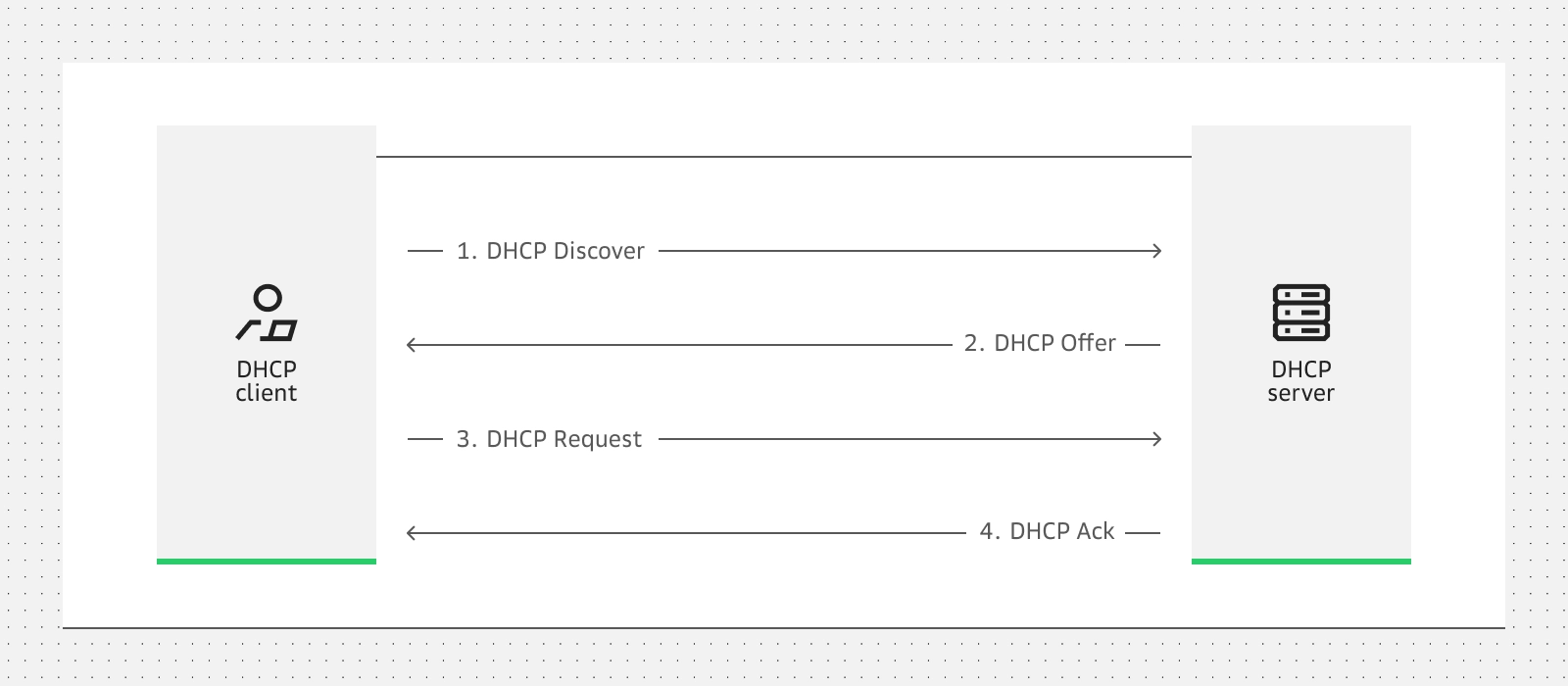

DHCP работает по модели клиент-сервер, устройства-клиенты запрашивают  у DHCP-сервера IP-адреса и настройки сети. Этот процесс взаимодействия, обозначаемый аббревиатурой DORA, происходит в четыре этапа. При подключении к Wi-Fi в кафе, он будет таким:

1. Поиск (Discovery): смартфон клиента отправляет широковещательный запрос (DISCOVER) на поиск DHCP-серверов, доступных в сети. При этом этот запрос не адресуется  конкретному серверу, а предназначается всем серверам в локальной сети.

2. Предложение (Offer): DHCP-серверы получают запрос и отвечают на него, отправляя предложение (OFFER). Оно содержит IP-адрес и другие сетевые параметры, необходимые для подключения.

3. Запрос (Request): клиент подтверждает, что берет предложенный адрес, принимает настройки и срок пользования от сервера. В то же время сервер, который забрал запрос, сообщает другим серверам, что клиент уже получил адрес. Другие серверы, которые также подготовили адрес и конфигурации, возвращают их обратно в свой массив.

4. Подтверждение (Acknowledgement): выбранный DHCP-сервер отправляет подтверждение (ACK) клиенту, которое закрепляет за ним IP-адрес на заданный срок аренды. После получения ACK, клиент настроен для доступа в интернет через Wi-Fi с использованием назначенного IP-адреса.

Аренда IP-адресов: что важно знать при использовании динамического метода

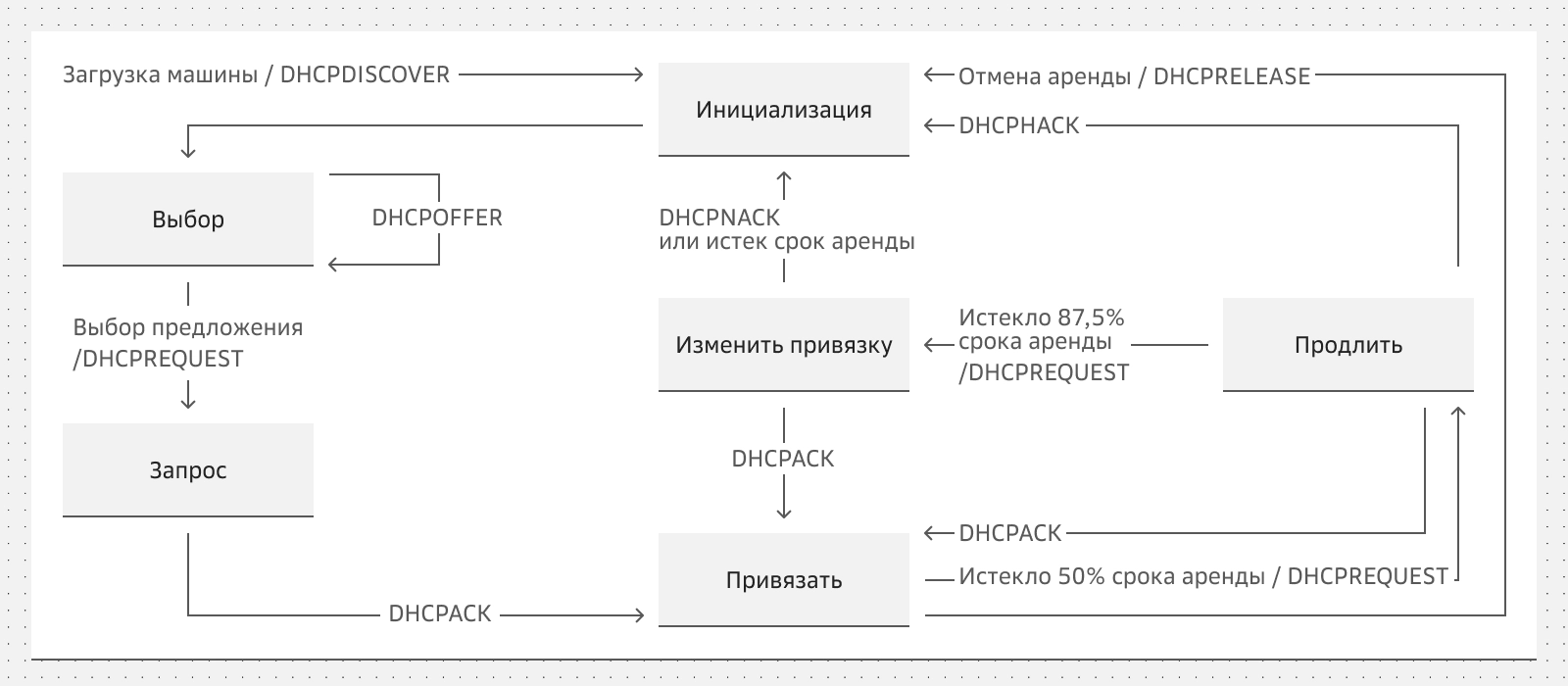

При использовании динамического метода назначения IP-адресов через DHCP, адреса предоставляются устройствам на определенный срок. Когда аренда IP-адреса подходит к половине ее срока, клиент автоматически инициирует процесс продления аренды с DHCP-сервером:

• Делает запрос на продление (Renewal Request): при достижении 50% срока аренды IP-адреса клиент отправляет запрос (REQUEST) тому DHCP-серверу, от которого изначально был получен адрес, с просьбой продлить аренду.

• Затем получает подтверждение продления (Renewal Acknowledgment): если сервер доступен и согласен продлить аренду, он отвечает подтверждением (ACK), содержащим обновленный срок аренды и, при необходимости, обновленную сетевую конфигурацию. Если сервер отказывает или не отвечает, клиент может повторить попытку или перейти к полному новому циклу DORA с другими серверами, когда срок аренды будет близок к истечению.

Такой механизм продления помогает обеспечить непрерывный доступ к сети без потребности в ручной настройке и позволяет DHCP-серверу более эффективно управлять пулом IP-адресов.

Оптимальный срок аренды IP-адреса зависит от того, где и для чего используется сеть:

• В оживленном кафе, торговом центре, аэропорту из-за большого количества клиентов, которые могут подключаться и отключаться в течение дня, короткий срок аренды IP-адреса, например, один час, помогает не истощить пул доступных адресов.

• В офисе или на предприятии, где устройства остаются подключенными более долго, срок аренды IP в Wi-Fi сети обычно составляет 12 часов. А для тех устройств, которые постоянно подключены к корпоративной сети, достигает недели.

Различные опции DHCP-протокола помогают гибко настраивать доступ в сеть. Существуют стандартные опции, а также редко используемые. У каждой из них есть свой уникальный номер.

Среди менее распространенных опций, предназначенных для новых клиентских устройств, можно выделить: hosting клиента (012), список серверов NTP (042) и часовой пояс (101).

Работа DHCP-протокола невозможна без взаимодействия с другими сетевыми протоколами: PXE (Preboot Execution Environment) и DNS (Domain Name System). Рассмотрим, что они из себя представляют и как работают совместно.

DHCP и DNS

DHCP и DNS взаимодействуют для обеспечения эффективного хода работы сетевых операций. Вместе эти протоколы выполняют следующие функции:

• Предоставление информации о DNS через DHCP: при назначении IP-адреса DHCP-сервер выдает устройству информацию о других сетевых параметрах, предоставляя и адреса DNS-серверов. За счет этого устройства автоматически узнают, к каким DNS-серверам обращаться для разрешения доменных имен, что важно для доступа к интернет-ресурсам и сетевым сервисам.

• Разрешение имен через DNS: когда устройство пытается получить доступ к ресурсу в интернете или локальной сети, оно использует полученные от DHCP DNS-серверы для преобразования доменных имен в IP-адреса. Например, когда пользователь вводит URL веб-сайта в браузер, запрос сначала идет на DNS-сервер для получения соответствующего IP-адреса веб-сайта, после чего уже устанавливается соединение с целевым сервером.

• Динамическое обновление DNS: DHCP-сервер можно настроить таким образом, чтобы он автоматически обновлял DNS-записи при назначении IP-адреса устройству.

На примере рассмотрим, как одновременное использование DHCP и DNS упрощает работу в сети. Допустим, вы подключаете ноутбук к Wi-Fi-маршрутизатору, чтобы выйти в интернет и открыть сайт https://cloud.ru/. DHCP и DNS начинают работать:

• DHCP автоматически формирует запрос на получение IP-адреса с настройками и получает ответ;

• DNS открывает браузер и заходит на https://cloud.ru/. В этот момент ноутбук отправляет полученный от DHCP-сервера IP-адрес DNS-серверу. DNS-сервер находит IP-адрес, связанный с https://cloud.ru/. Браузер использует этот IP-адрес, чтобы подключиться к серверу.

Получается, что DHCP помогает ноутбуку подключиться к сети, а DNS — зайти на https://cloud.ru/.

DHCP и PXE

Протокол PXE позволяет сетевым устройствам загружаться в сети без предварительно установленной операционной системы (ОС). В этом процессе DHCP играет важную роль: он выдает клиенту IP-адрес и предоставляет другие необходимые настройки.

Взаимодействие между этими протоколами происходит так:

• Устройство, которое использует протокол PXE, рассылает запрос с параметрами PXE — они указывают на необходимость сетевой загрузки;

• DHCP-сервер отправляет предложение свободного IP и комплект сетевых параметров. При этом иногда сервер добавляет в конфигурацию дополнительные настройки для PXE-загрузки: например, IP-адрес TFTP-сервера, отвечающего за передачу файлов по протоколу TFTP.

• Клиент подтверждает получение IP- и сетевых параметров.

• DHCP-сервер вновь посылает ответ, что гарантирует предоставление сетевого идентификатора и конфигураций для PXE-загрузки.

• В итоге клиент запрашивает у TFTP-сервера загрузочный образ и запускает процесс «TFTP Download». После чего клиентская программа загружает операционную систему устройства.

Рассмотрим на примере, как DHCP и PXE работают совместно. Допустим, в компании есть компьютер, на котором нет локального жесткого диска. Установить на него систему через сеть без использования флешки или диска поможет PXE. Происходит это так:

• сперва DHCP-сервер предоставляет компьютеру IP-адрес, который указывает, какой TFTP-сервер он должен использовать для загрузки системы;

• через PXE компьютер отправляет запрос на загрузку файла системы;

• PXE- или TFTP-сервер отвечает и передает файлы для загрузки;

компьютер загружает ОС через сеть и запускает ее.

• DHCP (Dynamic Host Configuration Protocol) — это сетевой протокол, который назначает IP-адреса новым устройствам в сети и предоставляет клиентам необходимые параметры для настроек: маску подсети, адрес шлюза и DNS-серверы.

• В работе DHCP-протокола совместно участвуют клиент, сервер и, если нужен, агент ретрансляции.

• В небольших сетях стоит использовать DHCP для автоматического назначения IP-адресов — это удобно, потому что избавляет от необходимости вручную задавать их каждому устройству. А для важных серверов или устройств, которым нужен постоянный доступ в сеть, лучше установить статические IP-адреса, чтобы они всегда оставались одинаковыми.

• Протокол DHCP эффективно работает вместе с протоколами DNS и PXE: DNS преобразует доменные имена в IP-адреса, а PXE позволяет подключиться к сети без ОС.
