Введение

vhostd — это сервис для операционных систем GNU/Linux, который предоставляет виртуальным машинам QEMU доступ к блочным хранилищам Cloud SDS с использованием протокола vhost-user-blk.

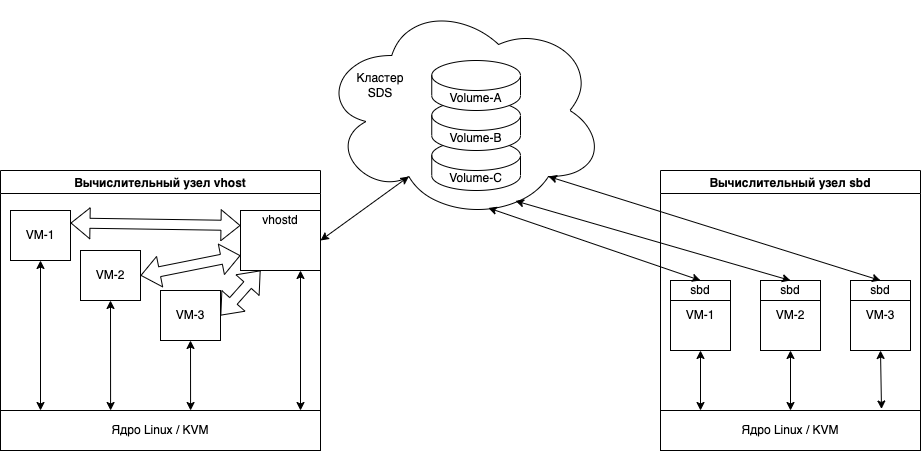

Объединение потоков данных от разных виртуальных машин в рамках одного сервиса позволяет снизить нагрузку на вычислительные узлы (гипервизоры) и значительно уменьшить количество подключений к кластеру Cloud SDS, что улучшает общую производительность для всех клиентов. На рисунке ниже показано сравнение схем подключения виртуальных машин к кластеру.

В левой части рисунка процессы виртуальных машин VM-1, VM-2 и VM-3 подключаются к сервису vhostd, который обрабатывает IO-запросы в рамках одного процесса. В правой части каждая виртуальная машина самостоятельно подключается к кластеру.

Затраты на межпроцессное взаимодействие (IPC) между процессами виртуальных машин и сервисом vhostd минимизированы благодаря технологии vhost-user. Процесс виртуальной машины соединяется с сервисом vhostd через unix-domain сокет. Через этот канал передаются управляющие команды (control plane) протокола vhost-user. Важная особенность unix-domain сокетов — возможность обмена файловыми дескрипторами между процессами. Это позволяет организовать общую память (memory sharing) между процессами виртуальных машин и сервисом vhostd.

Технология паравиртуализированных устройств virtio (подробнее) предоставляет общие механизмы для разработки различных типов IO-устройств. Драйверы стандартных устройств virtio, таких как сетевые интерфейсы (virtio-net), блочные устройства (virtio-blk) и другие, реализованы для всех современных операционных систем:

После установления соединения по протоколу vhost-user между процессом виртуальной машины и сервисом vhostd, процесс виртуальной машины предоставляет сервису доступ к памяти драйвера virtio-устройства внутри гостевой ОС. Драйвер устройства в ядре гостевой ОС формирует IO-запросы в соответствии с протоколом virtio и размещает их в общей памяти. Сервис vhostd отслеживает изменения в общей памяти либо в режиме активного опроса (busy polling), либо с использованием прерываний (eventfd). После получения запроса сервис vhostd обрабатывает его и записывает результат обработки в общую память, уведомляя процесс виртуальной машины о завершении операции. Драйвер устройства в ядре гостевой ОС получает результат выполнения операции из общей памяти и продолжает работу. Поскольку передача IO-запросов происходит через общую память без участия ОС гипервизора или других ресурсоемких механизмов IPC, производительность этой технологии сопоставима с другими схемами, использующими паравиртуализированные устройства. Описанная схема взаимодействия показана ниже.

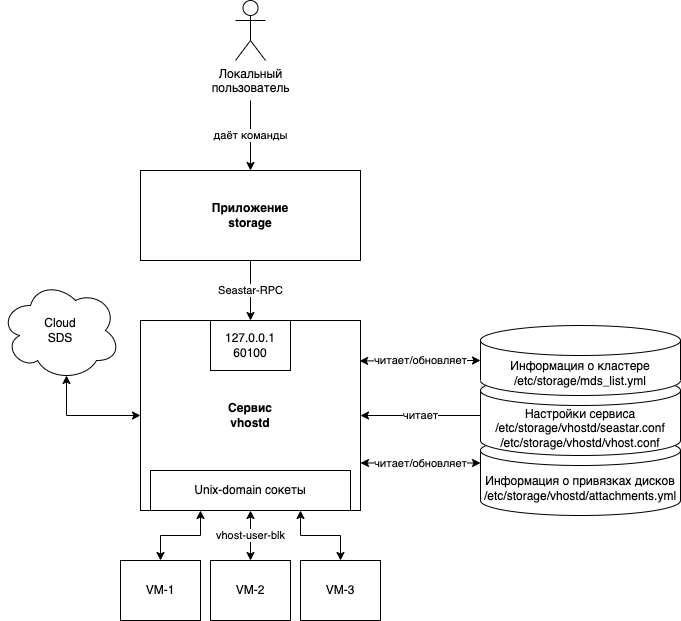

На рисунке 3 представлена принципиальная схема взаимодействия сервиса vhostd с внешними компонентами. Сервис состоит из одного приложения и набора конфигурационных файлов, которые поставляются в виде единого пакета storage-vhostd. Управление сервисом осуществляется по бинарному протоколу Seastar-RPC, реализованному в приложении storage, которое распространяется в пакете storage-common. Доступ к управлению сервисом ограничен интерфейсом localhost (127.0.0.1) и использует TCP-порт 60100 по умолчанию. Текущая версия протокола управления сервисом vhostd не включает механизмы авторизации и аутентификации пользователей, так как сервис предназначен для работы внутри защищенного периметра и не имеет внешних подключений. В отличие от других подкоманд приложения storage, операции подкоманды storage vhost не требуют файла auth.yml. Однако для корректной работы подкоманды storage vhost необходим актуальный файл mds_list.yml с описанием кластера Cloud SDS.

Сервис подключается к кластеру Cloud SDS через сеть, используя информацию о серверах метаданных из файла /etc/storage/mds_list.yml по умолчанию. Если во время работы сервиса происходит изменение структуры кластера, сервис пытается обновить этот файл в соответствии с текущей конфигурацией. Обновление выполняется атомарно: создается временный файл в той же директории, в него записываются изменения, после чего происходит переименование временного файла в оригинальный. Если по какой-либо причине (например, из-за недостатка прав) заменить оригинальный файл не удается, в директории остается временный файл с именем вида "$NAME.$HEX.tmp", где:

Постоянные настройки сервиса хранятся в файлах /etc/storage/vhostd/seastar.conf и /etc/storage/vhostd/vhost.conf. Первый файл содержит настройки реактора/ядра приложения, второй — настройки сервиса vhostd. Описание доступных параметров и их значений приведено в следующем разделе.

Файл со списком подключенных дисков находится в /etc/storage/vhostd/attachments.yml. Команды на создание и удаление подключений от приложения storage приводят к полной перезаписи этого файла. В остальных случаях сервис читает файл подключений только при старте, а затем записывает в него обновления. Запись также выполняется атомарно с использованием временного файла. Сервис может запускаться даже при отсутствии файла подключений на файловой системе. В этом случае сервис считает, что подключенных дисков нет. Подробное описание формата файла и его содержимого приведено в следующем разделе.

Процессы виртуальных машин подключаются к сервису через файлы unix-domain сокетов. Каждое подключение диска создает уникальный сокет в директории /var/lib/storage/. Имя сокета генерируется случайным образом или может быть задано пользователем. Заданные имена проверяются на уникальность — сервис не позволяет создавать несколько подключений с одинаковыми именами. Каждый созданный сокет принимает только одно соединение. Если к сокету уже подключен процесс виртуальной машины и соединение не закрыто, новые подключения к этому сокету не принимаются. Начиная с версии сервиса 1.2.43, при отключении диска соответствующий сокет удаляется с файловой системы.

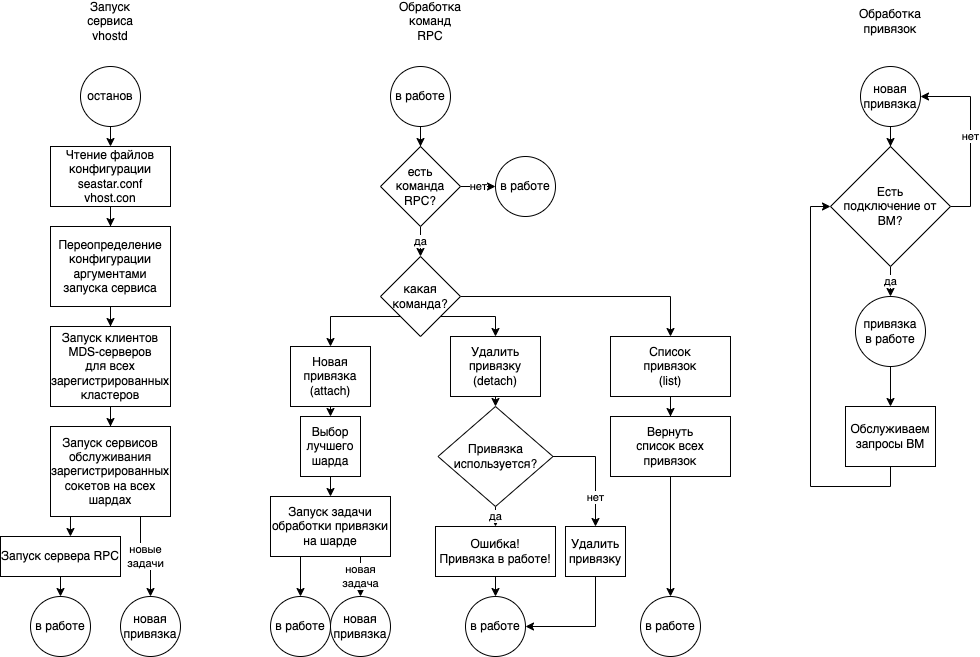

На рисунке 4 представлена общая высокоуровневая схема работы сервиса vhostd. Из схемы видно, что чтение конфигурационных файлов происходит только при старте приложения, поэтому информация обо всех кластерах, с которыми будет работать сервис, должна быть доступна при запуске. Сервис работает в терминах шардов — независимых потоков выполнения. Каждый шард работает автономно и обслуживает только 1/N часть подключенных дисков, где N — общее количество шардов. Для обеспечения высокой производительности и гарантии отсутствия блокировок при выделении памяти сервис использует собственный аллокатор памяти на основе арен. Каждый шард получает равную долю памяти M/N, где M — заданный верхний предел памяти для всего сервиса. Каждый шард имеет список назначенных ему задач. В любой момент времени шард синхронно выполняет одну задачу или ожидает поступления новых задач. Если шарду назначено несколько задач, он выполняет их последовательно, переключаясь между ними при выполнении IO-операций, что позволяет минимизировать простои процессора.

При старте сервис равномерно распределяет все известные на момент запуска подключения по шардам. Если несколько подключений ссылаются на один и тот же диск, все эти подключения назначаются одному шарду и рассматриваются как единый объект.

При получении команды на подключение диска сервис назначает его шарду с наименьшим количеством уникальных подключенных дисков. Если несколько шардов имеют одинаковое количество подключений, предпочтение отдается шарду с меньшим идентификатором (ID). Например, если шарды с ID=0 и ID=1 имеют одинаковое количество подключений, новый диск будет назначен шарду с ID=0.

При получении команды на удаление подключения команда передается всем шардам. Если у шарда нет такого подключения, он игнорирует команду. Если подключение существует, шард проверяет, что в данный момент к нему не подключена виртуальная машина, и в этом случае удаляет подключение. Если виртуальная машина использует подключение, команда возвращает ошибку «attachment currently in use».

Из-за особенностей протокола vhost-user при миграции виртуальных машин между гипервизорами фактическое обращение к серверам MDS и захват диска происходят только после первого IO-запроса от виртуальной машины. До этого момента сервис использует только информацию о диске без его захвата. Это позволяет освободить диск на исходном гипервизоре до его захвата на целевом.

При запросе списка подключений сервис опрашивает все шарды о текущих подключениях, агрегирует результаты и возвращает их клиенту.
