Планирование CIDR‑блоков для кластера

• VPC CIDR Block

  VPC позволяет создавать логически изолированные, настраиваемые и управляемые виртуальные сети для облачных серверов, облачных контейнеров и облачных баз данных. Вы можете настраивать CIDR‑блоки, подсети, группы безопасности и другие параметры в VPC, а также назначать EIP и пропускную способность вашим сервисным системам.

• Subnet CIDR Block

  Подсеть управляет сетевыми плоскостями ECS. Она поддерживает управление IP‑адресами и DNS. ECS в подсети получают IP‑адреса из этой подсети.

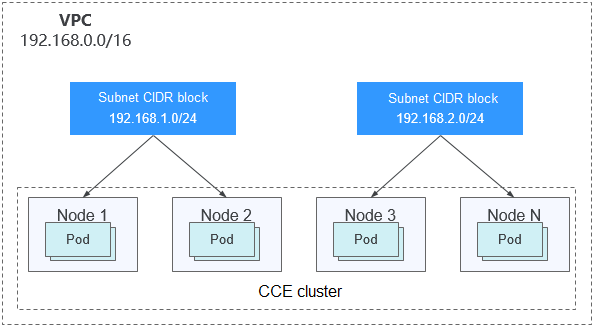

  Рисунок 1 архитектура CIDR‑блока VPC




  По умолчанию ECS во всех подсетях одного VPC могут взаимодействовать друг с другом, но ECS в разных VPC не могут.

  Вы можете создать соединение VPC peering, чтобы ECS в разных VPC могли взаимодействовать друг с другом.

• Container (Pod) CIDR Block

  Pod — концепция Kubernetes. Каждый pod имеет IP‑адрес.

  При создании кластера в CCE вы можете указать pod CIDR‑блок. pod CIDR‑блок не может пересекаться с CIDR‑блоком VPC или CIDR‑блоком подсети. Например, если CIDR‑блок подсети — 192.168.0.0/16, pod CIDR‑блок кластера не может быть 192.168.0.0/18 или 192.168.64.0/18, поскольку эти CIDR‑блоки покрываются 192.168.0.0/16.

• Container Subnet (Только для CCE Turbo Clusters)

  В кластере CCE Turbo контейнер получает IP-адрес из CIDR‑блока VPC. Подсеть контейнера может перекрываться с CIDR‑блоком подсети. Обратите внимание, что выбранная подсеть определяет максимальное количество pod‑ов в кластере.

• Service CIDR Block

  Service также является концепцией Kubernetes. Каждый Service имеет IP-адрес. При создании кластера в CCE вы можете указать CIDR‑блок Service. Аналогично, CIDR‑блок Service не может перекрываться с CIDR‑блоком VPC, CIDR‑блоком подсети или CIDR‑блоком pod. CIDR‑блок Service может использоваться только внутри кластера.

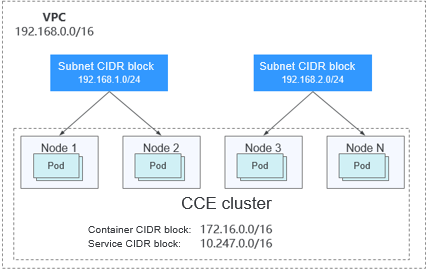

CCE standard clusters могут использовать сети VPC или сети туннеля контейнеров. Figure 2 показывает планирование CIDR‑блока CCE standard cluster.

• CIDR‑блок VPC определяет место размещения кластера. Размер этого CIDR‑блока влияет на максимальное количество узлов, которые можно создать в кластере.
• CIDR‑блок подсети определяет место размещения некоторых узлов кластера. Он включён в CIDR‑блок VPC. Узлы в одном кластере могут быть распределены по разным CIDR‑блокам подсети.
• CIDR‑блок pod не может перекрываться с CIDR‑блоком VPC или CIDR‑блоком подсети.
• CIDR‑блок Service не может перекрываться с CIDR‑блоком VPC, CIDR‑блоком подсети или CIDR‑блоком pod.

Figure 3 показывает планирование CIDR‑блока для CCE Turbo cluster, использующего сеть Cloud Native 2.0.

• CIDR‑блок VPC определяет место размещения кластера. Размер этого CIDR‑блока влияет на максимальное количество узлов, которые можно создать в кластере.
• CIDR‑блок подсети определяет место размещения некоторых узлов кластера. Он включён в CIDR‑блок VPC. Узлы в одном кластере могут быть распределены по разным CIDR‑блокам подсети.
• Блок CIDR pod выделяется из блока CIDR VPC и может перекрываться с блоком CIDR подсети, или даже быть идентичным ему. Обратите внимание, что размер блока CIDR pod определяет максимальное количество pod в кластере, поскольку IP-адреса выделяются напрямую pod из блока CIDR VPC. Установите более крупный блок CIDR для подсети Контейнеров, чтобы обеспечить достаточное количество IP-адресов для контейнеров.
• Блок CIDR Service не может перекрываться с блоком CIDR подсети или блоком CIDR pod.

Кластеры, использующие сети VPC

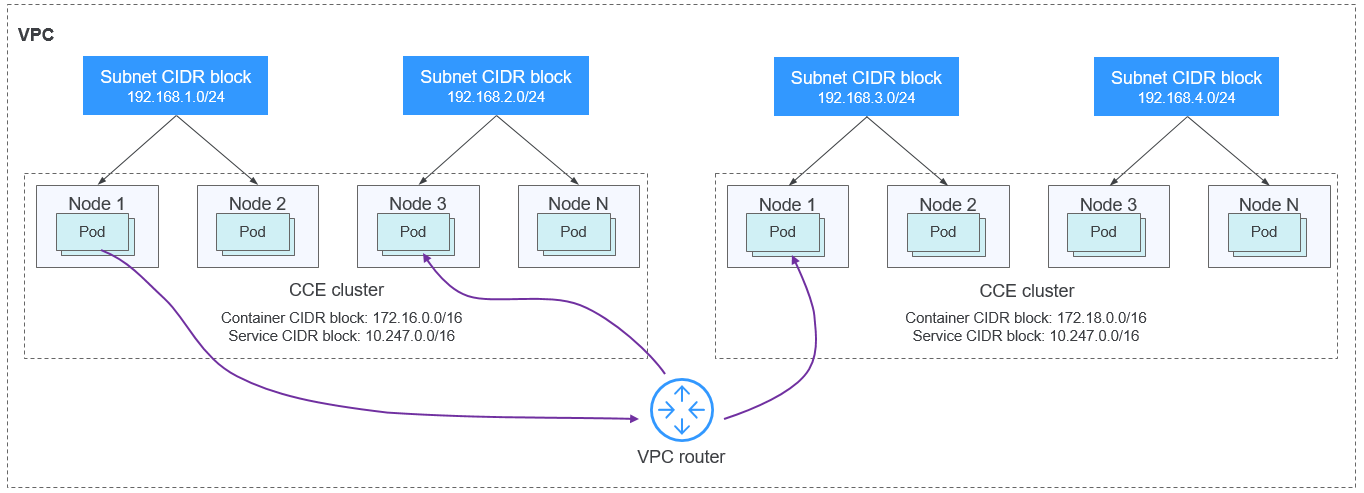

Пакеты pod пересылаются через маршруты VPC. CCE автоматически настраивает таблицу маршрутизации в маршрутах VPC для каждого блока CIDR pod. Масштаб сети ограничен таблицей маршрутизации VPC. Рисунок 4 показывает планирование блоков CIDR такого кластера.

• Блок CIDR VPC — это место размещения кластера. Размер этого блока CIDR влияет на максимальное количество узлов, которые могут быть созданы в кластере.
• Блок CIDR подсети не может перекрываться с любым блоком CIDR pod.
• Если в одном VPC используется несколько кластеров, использующих сети VPC, блоки CIDR pod всех кластеров не могут перекрываться друг с другом, поскольку эти кластеры используют одну и ту же таблицу маршрутизации. В этом случае, если группа безопасности узлов в кластере разрешает блок CIDR pod из соседнего кластера, pod в кластере могут напрямую обращаться к pod в соседнем кластере через IP-адреса pod.
• Блок CIDR Service может использоваться только в кластерах. Поэтому блоки CIDR Service разных кластеров могут перекрываться друг с другом, но не могут перекрываться с блоком CIDR подсети или блоком CIDR pod других кластеров.

Кластеры, использующие туннельные сети

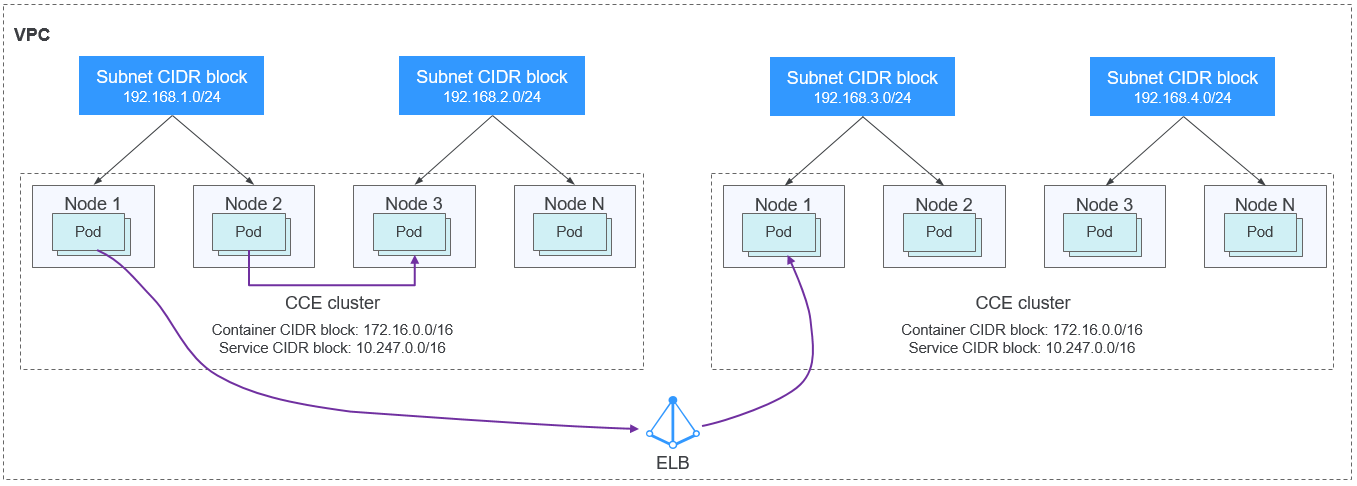

В контейнерной туннельной сети сеть Контейнеров представляет собой наложенную сеть, построенную поверх сети VPC. Хотя из‑за инкапсуляции туннеля возникает небольшое снижение производительности, такой тип сети обеспечивает высокую универсальность, отличную совместимость и всестороннюю поддержку продвинутых функций, таких как изоляция на основе сетевых политик, что делает её подходящей для большинства сценариев применения. Рисунок 5 показывает планирование блоков CIDR кластера.

• Блок CIDR VPC — это место размещения кластера. Размер этого блока CIDR влияет на максимальное количество узлов, которые могут быть созданы в кластере.
• Блок CIDR подсети не может перекрываться с любым блоком CIDR pod.
• Pod CIDR-блоки всех кластеров могут перекрываться друг с другом. В этом случае pod в разных кластерах нельзя напрямую обращаться по pod IP-адресам. Для доступа к pod в разных кластерах требуются Service. Рекомендуются LoadBalancer Services.
• Service CIDR-блок может использоваться только в кластерах. Поэтому Service CIDR-блоки разных кластеров могут перекрываться друг с другом, но не могут перекрываться с CIDR-блоком подсети или pod CIDR-блоком других кластеров.

Кластеры CCE Turbo, использующие Cloud Native 2.0 Networks

В сети Cloud Native 2.0 IP-адреса контейнеров выделяются из CIDR-блока VPC. Кластеры, использующие эту сеть, поддерживают несколько возможностей на основе VPC, таких как сквозное сетевое соединение ELB к pod и прямое связывание групп безопасности с контейнерами. Они обеспечивают более быструю сетевую связь и пересылку.

• CIDR-блок VPC определяет расположение кластера. В кластере CCE Turbo размер CIDR-блока влияет на общее количество узлов и контейнеров, которые могут быть созданы в кластере.
• Для CIDR-блоков подсетей в кластерах CCE Turbo нет особых ограничений.
• CIDR-блок подсети контейнеров включён в CIDR-блок VPC. CIDR-блоки подсетей контейнеров в разных кластерах могут перекрываться друг с другом или с CIDR-блоком подсети. Однако рекомендуется использовать разные pod CIDR-блоки для разных кластеров и обеспечить, чтобы pod CIDR-блоки имели достаточное количество IP-адресов. В этом случае, если группа безопасности сетевого интерфейса кластера разрешает pod CIDR-блок соседнего кластера, pod в этих кластерах могут напрямую обращаться друг к другу по IP-адресам.
• Service CIDR-блоки ограничены кластером и могут перекрываться между кластерами. Однако они не должны перекрываться с любым CIDR-блоком подсети или pod CIDR-блоком внутри того же кластера.

Кластеры, использующие разные сети

Для VPC, содержащего кластеры, использующие разные сети, соблюдайте следующие правила при создании кластера:

• Все эти кластеры находятся в одном CIDR-блоке VPC. Убедитесь, что в VPC доступно достаточное количество IP-адресов.
• CIDR-блок подсети не может перекрываться с любым pod CIDR-блоком. Даже в некоторых сценариях, например, когда также присутствуют кластеры CCE Turbo, CIDR-блок подсети может перекрываться с pod (subnet) CIDR-блоком. Однако это не рекомендуется.
• Pod CIDR-блоки кластеров, использующих the VPC networks, не могут перекрываться друг с другом.
• CIDR‑блоки Service всех этих кластеров могут перекрываться друг с другом, но не могут перекрываться с любым CIDR‑блоком подсети или CIDR‑блоком pod кластеров.

Разные VPC не могут взаимодействовать друг с другом. VPC peering connection может соединять VPC в одном регионе. Для двух подключенных VPC‑сетей вы можете использовать таблицы маршрутизации, чтобы настроить отправку пакетов в peer VPC.

Кластеры, использующие сети VPC

Чтобы кластеры, использующие сети VPC, могли получать доступ друг к другу через VPC, добавьте маршруты на обеих сторонах VPC peering после создания VPC peering connection.

При создании VPC peering connection для кластеров в разных VPC обратите внимание на следующие пункты:

• VPC, к которым принадлежат кластеры, не должны перекрываться друг с другом. В каждом кластере CIDR‑блок подсети не может перекрываться с CIDR‑блоком pod.
• CIDR‑блоки pod кластеров на обеих сторонах не могут перекрываться друг с другом, но CIDR‑блоки Service могут.
• Если кластер‑запрос использует сеть VPC, проверьте, разрешает ли node security group в peer‑кластере CIDR‑блок pod кластера‑запроса. Если да, pod в этих кластерах могут напрямую обращаться друг к другу по IP‑адресам pod. Аналогично, если узлы, работающие в кластерах на обеих сторонах VPC peering connection, должны обращаться друг к другу, node security group должен разрешать VPC CIDR‑блок peer‑кластера.

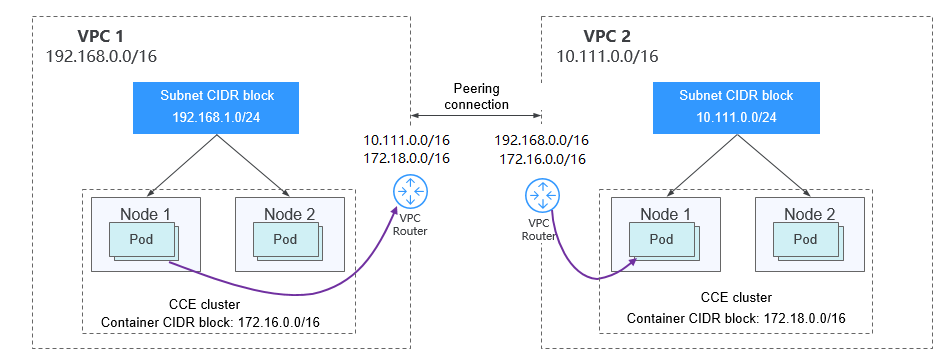

• Обе таблицы маршрутизации VPC должны содержать маршруты к CIDR‑блоку peer. Например, таблица маршрутизации VPC 1 должна включать маршрут к CIDR‑блоку VPC 2, и аналогично таблица маршрутизации VPC 2 должна включать маршрут к CIDR‑блоку VPC 1.
  • Добавьте VPC CIDR‑блок peer‑кластера: После добавления маршрута VPC CIDR‑блока pod могут обращаться к узлам в другом кластере, например, к NodePort Service.
  • Добавьте pod CIDR‑блок peer‑кластера: После добавления маршрута pod CIDR‑блока pod могут напрямую обращаться к pod в другом кластере, используя их IP‑адреса.

Кластеры, использующие туннельные сети

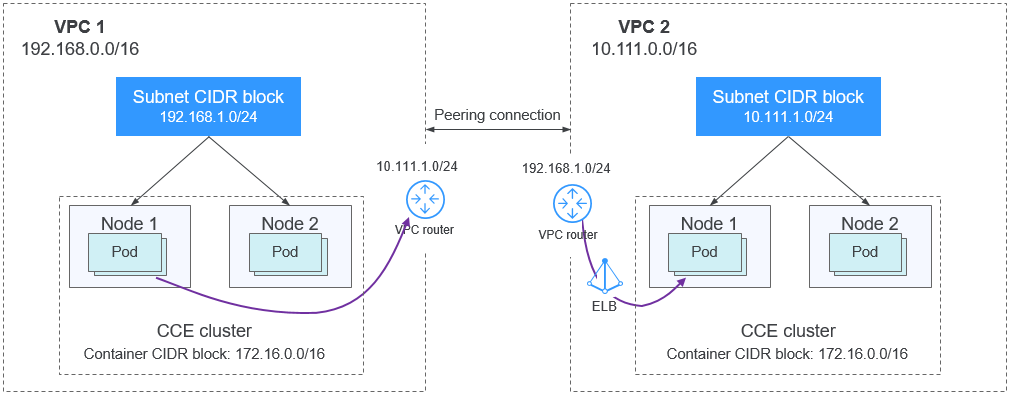

Чтобы кластеры, использующие туннельные сети, могли получать доступ друг к другу через VPC, добавьте маршруты на обеих сторонах VPC peering после создания VPC peering connection.

Обратите внимание на следующее:

• CIDR‑блоки VPC кластеров на двух концах не должны перекрываться друг с другом.
• CIDR‑блоки pod кластеров могут перекрываться друг с другом, так же как и CIDR‑блоки Service.
• Если кластер‑запрос использует туннельную сеть, проверьте, разрешает ли группа безопасности узлов в целевом кластере CIDR‑блок VPC (включая подсети узлов) кластер‑запроса. Если да, узлы в обоих кластерах смогут взаимодействовать друг с другом. Однако pod‑ы в этих кластерах не могут напрямую обращаться друг к другу по IP‑адресам pod. Для этого требуются Service. Рекомендуются LoadBalancer Services.
• Обе таблицы маршрутизации VPC должны содержать маршруты к CIDR‑блоку VPC соседнего кластера. Например, таблица маршрутизации VPC 1 должна включать маршрут к CIDR‑блоку VPC 2, и аналогично, таблица маршрутизации VPC 2 должна включать маршрут к CIDR‑блоку VPC 1. После добавления маршрутов к CIDR‑блокам VPC pod‑ы смогут обращаться к узлам в другом кластере, например к Service типа NodePort.

CCE Turbo Clusters Using the Cloud Native 2.0 Networks

После создания соединения VPC peering добавьте маршруты соединения VPC peering на обе стороны, чтобы два VPC могли взаимодействовать друг с другом. Обратите внимание на следующее:

• CIDR‑блоки VPC кластеров на двух концах не должны перекрываться друг с другом.
• Если кластер‑запрос использует сеть Cloud Native 2.0, проверьте, разрешает ли группа безопасности сетевого интерфейса (именованная в формате {Cluster name}-cce-eni-{Random ID}) целевого кластера CIDR‑блок VPC (включая подсети узлов и CIDR‑блок pod) кластер‑запроса. Если да, pod‑ы в этих кластерах смогут напрямую обращаться друг к другу по IP‑адресам pod. Аналогично, чтобы узлы в этих кластерах могли взаимодействовать, разрешите CIDR‑блок VPC соседнего кластера в группе безопасности узлов (именованной в формате {Cluster name}-cce-node-{Random ID}).
• Обе таблицы маршрутизации VPC должны содержать маршруты к CIDR‑блоку VPC соседнего кластера. Например, таблица маршрутизации VPC 1 должна включать маршрут к CIDR‑блоку VPC 2, и аналогично, таблица маршрутизации VPC 2 должна включать маршрут к CIDR‑блоку VPC 1. После добавления маршрутов к CIDR‑блокам VPC pod‑ы смогут обращаться к pod‑ам или узлам в другом кластере.

Clusters Using Different Networks

Если кластеры, использующие разные сети, должны взаимодействовать друг с другом через VPC, каждый из них может выступать в роли конечного запроса или конечного назначения. Обратите внимание на следующее:

• CIDR‑блок VPC кластера не может перекрываться с CIDR‑блоком VPC другого кластера.
• CIDR‑блоки подсетей не могут перекрываться с какими-либо CIDR‑блоками pod.
• Pod CIDR blocks в этих кластерах не могут перекрываться друг с другом.
• Если pod‑ы или узлы в этих кластерах должны обращаться друг к другу, группы безопасности в кластерах с обеих сторон должны разрешать соответствующие CIDR‑блоки в соответствии со следующими правилами:
  • Если кластер‑запрос использует сеть VPC, группа безопасности узлов целевого кластера должна разрешать VPC CIDR block (включая подсети узлов и pod CIDR block) кластер‑запроса.
  • Если кластер‑запрос использует туннельную сеть, группа безопасности узлов целевого кластера должна разрешать VPC CIDR block (включая подсети узлов) кластер‑запроса.
  • Если кластер‑запрос использует сеть Cloud Native 2.0, группы безопасности сетевого интерфейса и узлов целевого кластера должны разрешать VPC CIDR block (включая подсети узлов и pod CIDR block) кластер‑запроса.
• Обе таблицы маршрутизации VPC должны содержать маршруты к VPC CIDR block соседнего кластера. Например, таблица маршрутизации VPC 1 должна включать маршрут к CIDR block VPC 2, и аналогично, таблица маршрутизации VPC 2 должна включать маршрут к CIDR block VPC 1. После добавления маршрутов VPC CIDR block pod‑ы могут обращаться к узлам в другом кластере, например, к Service типа NodePort.

  Если один из кластеров использует сеть VPC, обе таблицы маршрутизации VPC также должны включать pod CIDR blocks. После добавления маршрутов pod CIDR blocks pod‑ы могут напрямую обращаться к pod‑ам в другом кластере, используя их IP‑адреса.

Кластеры CCE могут использоваться с другими облачными сервисами, такими как RDS и Kafka. Чтобы обеспечить стабильную связь и избежать сетевых конфликтов, сеть кластера должна быть тщательно спроектирована. В частности, CIDR‑блоки, используемые другими сервисами, не должны перекрываться с блоками, используемыми кластером. Ниже приведены требования в зависимости от сети кластера:

• Для кластера, использующего сеть VPC: CIDR‑блоки других облачных сервисов не должны перекрываться с pod CIDR block или Service CIDR block внутри кластера.
• Для кластера, использующего туннельную сеть: CIDR‑блоки других облачных сервисов не должны перекрываться с pod CIDR block или Service CIDR block внутри кластера.
• Для кластера CCE Turbo, использующего сеть Cloud Native 2.0: CIDR‑блоки других облачных сервисов не должны перекрываться с Service CIDR block внутри кластера.

Подобно сценарию подключения VPC, некоторые CIDR‑блоки в VPC могут быть маршрутизированы к IDC, поэтому IP‑адреса pod в кластере CCE не должны пересекаться с этими CIDR‑блоками. Если IDC необходимо получить доступ к pod в кластере, соответствующие маршруты к частной линии также должны быть настроены в таблице маршрутизации IDC.
