Настройка сетевых политик для ограничения доступа к Pod

Взаимосвязь между сетевыми политиками и типами кластера

Использование правил Ingress через YAML

• Сценарий 1: При управлении предустановленной сетевой политикой доступ к Поду может быть только у подов с конкретными метками.

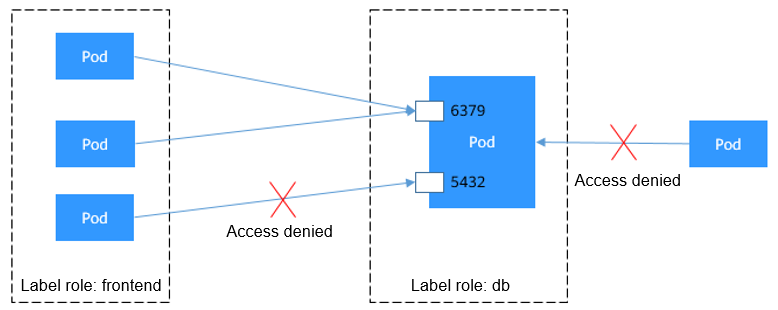

  Рисунок 1 podSelector




  Под с меткой role=db разрешает доступ к порту 6379 только от подов с меткой role=frontend. Чтобы достичь этого, выполните следующие действия:

  1. Создайте access-ingress1.yaml файл.

     vim access-ingress1.yaml



     Содержимое файла:

     apiVersion: networking.k8s.io/v1
     kind: NetworkPolicy
     metadata:
       name: access-ingress1
       namespace: default
     spec:
       podSelector:                  # The rule takes effect for pods with the role=db label.
         matchLabels:
           role: db
       ingress:                      # This is an ingress rule.
       - from:
         - podSelector:              # Only allows the access of the pods labeled with role=frontend.
             matchLabels:
               role: frontend
         ports:                      # Only TCP can be used to access port 6379.
         - protocol: TCP
           port: 6379



  2. Выполните следующую команду, чтобы создать сетевую политику, определённую в access-ingress1.yaml файл:

     kubectl apply -f access-ingress1.yaml



     Ожидаемый вывод:

     networkpolicy.networking.k8s.io/access-ingress1 created



• Сценарий 2: Настройте сетевую политику, чтобы разрешить доступ к целевому pod только pod'ам в определённом пространстве имён.

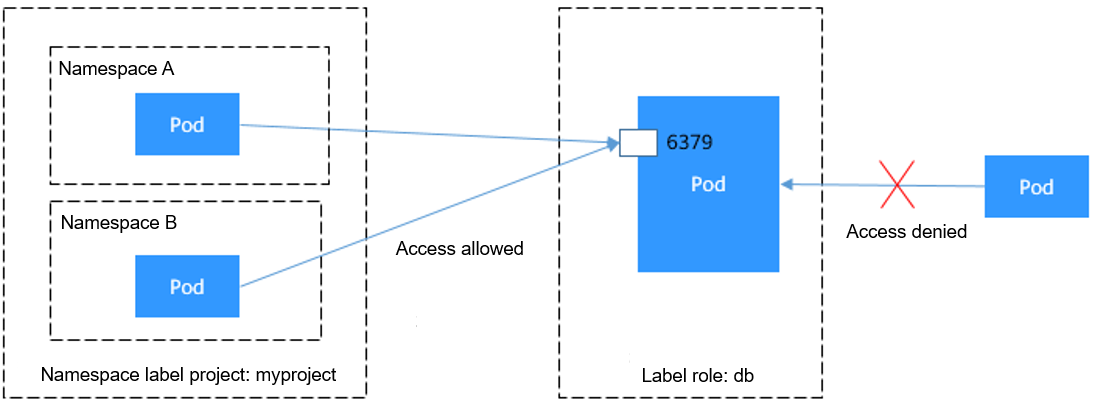

  Рисунок 2 namespaceSelector




  Pod с меткой role=db разрешает доступ к своему порту 6379 только pod'ам в пространстве имён, помеченном project=myproject. Чтобы достичь этого, выполните следующие шаги:

  1. Создайте access-ingress2.yaml файл.

     vim access-ingress2.yaml



     Содержание файла:

     apiVersion: networking.k8s.io/v1
     kind: NetworkPolicy
     metadata:
       name: access-ingress2
     spec:
       podSelector:                  # The rule takes effect for pods with the role=db label.
         matchLabels:
           role: db
       ingress:                      # This is an ingress rule.
       - from:
         - namespaceSelector:        # Only allows the access of the pods in the namespace labeled with project=myproject.
             matchLabels:
               project: myproject
         ports:                      # Only TCP can be used to access port 6379.
         - protocol: TCP
           port: 6379



  2. Выполните следующую команду, чтобы создать сетевую политику, определённую в access-ingress2.yaml файл:

     kubectl apply -f access-ingress2.yaml



     Ожидаемый вывод:

     networkpolicy.networking.k8s.io/access-ingress2 created



• Сценарий 3: Настройте политику сети, чтобы разрешить доступ только подам с определёнными метками в конкретном пространстве имён к целевому поду.

  Рисунок 3 Использование podSelector и namespaceSelector




  Под с меткой role=db разрешает доступ к его порту 6379 только из подов с меткой role=frontend в пространстве имён с меткой project=myproject. Чтобы достичь этого, выполните следующие действия:

  1. Создайте access-ingress3.yaml файл.

     vim access-ingress3.yaml



     Содержимое файла:

     apiVersion: networking.k8s.io/v1
     kind: NetworkPolicy
     metadata:
       name: access-ingress3
     spec:
       podSelector:                  # The rule applies only to pods labeled with role=db.
         matchLabels:
           role: db
       ingress:                      # This is an ingress rule.
       - from:
         - namespaceSelector:        # Only allow the access of the pods in the namespace labeled with project=myproject.
             matchLabels:
               project: myproject
           podSelector:              # Allow access only from pods labeled with role=frontend.
             matchLabels:
               role: frontend
         ports:                      # Only TCP can be used to access port 6379.
         - protocol: TCP
           port: 6379



  2. Выполните следующую команду, чтобы создать политику сети, определённую в access-ingress3.yaml файл:

     kubectl apply -f access-ingress3.yaml



     Ожидаемый вывод:

     networkpolicy.networking.k8s.io/access-ingress3 created



Использование исходящих правил через YAML

• Сценарий 1: При контроле предустановленной сетевой политики pod'ы могут получать доступ только к конкретным адресам.

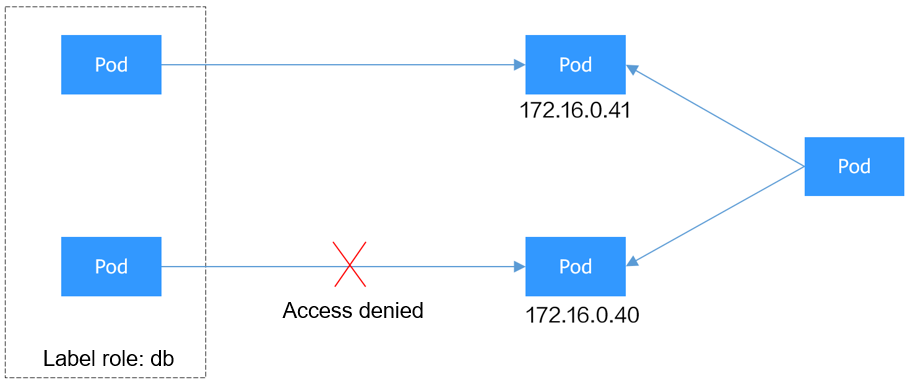

  Рисунок 4 IPBlock




  Поды с меткой role=db разрешают доступ только к 172.16.0.0/16, исключая 172.16.0.40/32. Чтобы достичь этого, выполните следующие шаги:

  1. Создайте access-egress1.yaml файл.

     vim access-egress1.yaml



     Содержимое файла:

     apiVersion: networking.k8s.io/v1
     kind: NetworkPolicy
     metadata:
       name: access-egress1
       namespace: default
     spec:
       policyTypes:                  # This policy type must be specified for egress rules.
         - Egress
       podSelector:                  # The rule takes effect for pods with the role=db label.
         matchLabels:
           role: db
       egress:                       # This is an egress rule.
       - to:
         - ipBlock:
             cidr: 172.16.0.0/16    # Allows access to this CIDR block in the outbound direction.
             except:
             - 172.16.0.40/32        # Blocks access to this CIDR block. This CIDR block is in the allowed CIDR block.



  2. Выполните следующую команду, чтобы создать сетевую политику, определённую в access-egress1.yaml файл:

     kubectl apply -f access-egress1.yaml



     Ожидаемый вывод:

     networkpolicy.networking.k8s.io/access-egress1 created



• Сценарий 2: Контролируемый предустановленной сетевой политикой, под может быть доступен только подами с определёнными метками, в то время как сам этот pod может обращаться только к определённым подам.

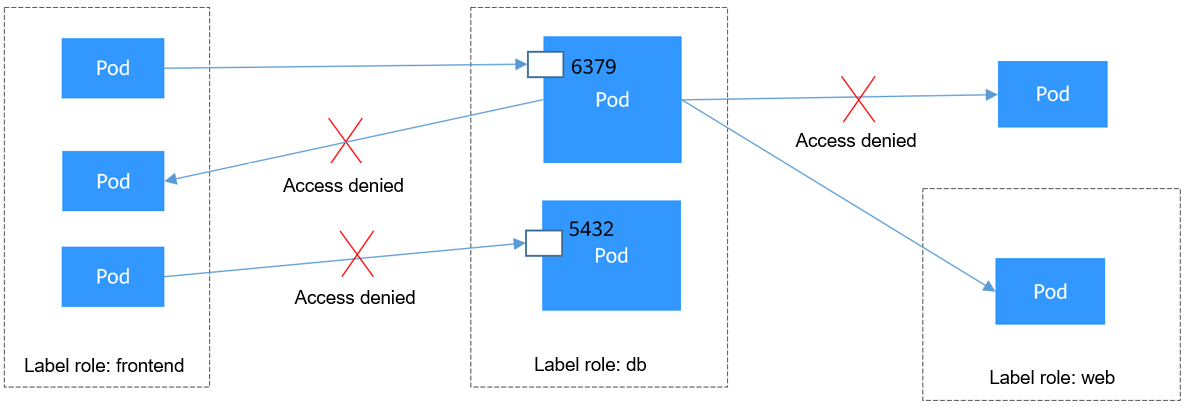

  Рисунок 5 Используя как ingress, так и egress




  Под, помеченный role=db разрешает доступ к своему порту 6379 только от подов с меткой role=frontend, и этот pod может получать доступ только к подам с меткой role=web. Вы можете использовать то же правило для настройки как ingress, так и egress в сетевой политике. Чтобы достичь этого, выполните следующие шаги:

  1. Создайте access-egress2.yaml файл.

     vim access-egress2.yaml



     Содержимое файла:

     apiVersion: networking.k8s.io/v1
     kind: NetworkPolicy
     metadata:
       name: access-egress2
       namespace: default
     spec:
       policyTypes:
       - Ingress
       - Egress
       podSelector:                  # The rule takes effect for pods with the role=db label.
         matchLabels:
           role: db
       ingress:                      # This is an ingress rule.
       - from:
         - podSelector:              # Only allows the access of the pods labeled with role=frontend.
             matchLabels:
               role: frontend
         ports:                      # Only TCP can be used to access port 6379.
         - protocol: TCP
           port: 6379
       egress:                       # This is an egress rule.
       - to:
         - podSelector:              # The rule takes effect for pods with the role=web label.
             matchLabels:
               role: web



  2. Выполните следующую команду, чтобы создать политику сети, определённую access-egress2.yaml файл:

     kubectl apply -f access-egress2.yaml



     Ожидаемый вывод:

     networkpolicy.networking.k8s.io/access-egress2 created



Создание политики сети в консоли

1. Войдите в консоль CCE и нажмите название кластера, чтобы открыть консоль кластера.
2. Выберите Политики в навигационной панели, нажмите Сетевые политики вкладку и нажмите Создать сетевую политику в правом верхнем углу.
   • Имя политики: Укажите имя сетевой политики.
   • Пространство имён: Выберите пространство имён, в котором применяется политика сети.
   • Селектор: Введите метку, выберите pod, с которым она будет ассоциирована, и нажмите Добавить. Вы также можете нажать Ссылка на метку рабочей нагрузки для использования метки существующей рабочей нагрузки.
   • Входящее правило: Нажмите чтобы добавить входящее правило. Для получения подробной информации о параметрах см. Table 1.

     Table 1 Добавление входящего правила

     Параметр	Описание
     Протокол & Порт	Выберите тип протокола и порт. В настоящее время поддерживаются TCP и UDP.
     Исходный CIDR Блок	Для кластеров v1.27.16-r10, v1.28.15-r0, v1.29.10-r0, v1.30.6-r0 или более поздних версий с включённым DataPlane V2 вы можете настроить исходный CIDR‑блок. Указанный исходный CIDR‑блок позволяет трафик от целевого CIDR‑блока (можно указать несколько CIDR‑блоков исключения). Разделяйте целевой и исключающий CIDR‑блок вертикальной чертой (|). Если указано несколько CIDR‑блоков исключения, разделяйте их запятыми (,). Например, 172.17.0.0/16|172.17.1.0/24,172.17.2.0/24 означает, что 172.17.0.0/16 доступен, а 172.17.1.0/24 и 172.17.2.0/24 недоступны.
     Исходное пространство имён	Выберите пространство имён, объекты которого могут быть доступны. Если этот параметр не указан, объект принадлежит тому же пространству имён, что и текущая политика.
     Исходная метка Pod	Разрешить доступ к pod'ам с этой меткой. Если этот параметр не указан, могут быть доступны все pod'ы в пространстве имён.

   • Исходящее правило: Нажмите чтобы добавить исходящее правило. Для получения подробностей о настройках параметров см Таблица 2.

     Таблица 2 Добавление исходящего правила

     Параметр	Описание
     Протокол & Порт	Выберите тип протокола и порт. В настоящее время поддерживаются TCP и UDP. Если этот параметр не указан, тип протокола не ограничен.
     Блок CIDR назначения	Разрешить маршрутизацию запросов к указанному CIDR-блоку (и не к блокам-исключениям CIDR). Разделяйте блоки назначения и блоки-исключения CIDR с помощью вертикальной черты (|). Если имеется несколько блоков-исключений CIDR, разделяйте их запятыми (,). Например, 172.17.0.0/16|172.17.1.0/24,172.17.2.0/24 указывает, что 172.17.0.0/16 доступен, но 172.17.1.0/24 и 172.17.2.0/24 недоступны.
     Пространство имён назначения	Выберите пространство имён, объекты которого могут быть доступны. Если этот параметр не указан, объект принадлежит тому же пространству имён, что и текущая политика.
     Метка Pod назначения	Разрешить доступ к pod‑ам с этой меткой. Если этот параметр не указан, все pod‑ы в пространстве имён могут быть доступны.

3. Нажмите ОК.
