ClusterIP

1. Войдите в CCE console и нажмите имя кластера, чтобы открыть консоль кластера.
2. В панели навигации выберите Services \u0026 Ingresses. В правом верхнем углу нажмите Create Service.
3. Настройте базовые параметры.

   Parameter	Description
   Service Type	Выберите ClusterIP.
   Service Name	Введите имя, которое может совпадать с именем рабочей нагрузки.
   Namespace	Выберите namespace, к которому относится рабочая нагрузка.
   Selector	Добавьте ключ и значение метки pod. Service будет связан с pod‑ами рабочей нагрузки на основе метки и будет направлять трафик к pod‑ам с этой меткой. Вы также можете нажать Reference Workload Label, чтобы использовать метку существующей рабочей нагрузки. В отображённом диалоговом окне выберите рабочую нагрузку и нажмите OK.

4. Настройте параметры доступа.

   Parameter	Description
   Protocol Version	Выберите версию протокола IP‑адреса, ограниченного кластером, для ClusterIP Service. Значение может быть IPv4, IPv6, IPv4/IPv6 (по умолчанию используется IPv4) или IPv6/IPv4 (по умолчанию используется IPv6) в зависимости от сценария применения. Значение по умолчанию — IPv4. Эта функция отображается только при включённом IPv6 во время создания кластеров версии v1.15 и новее.

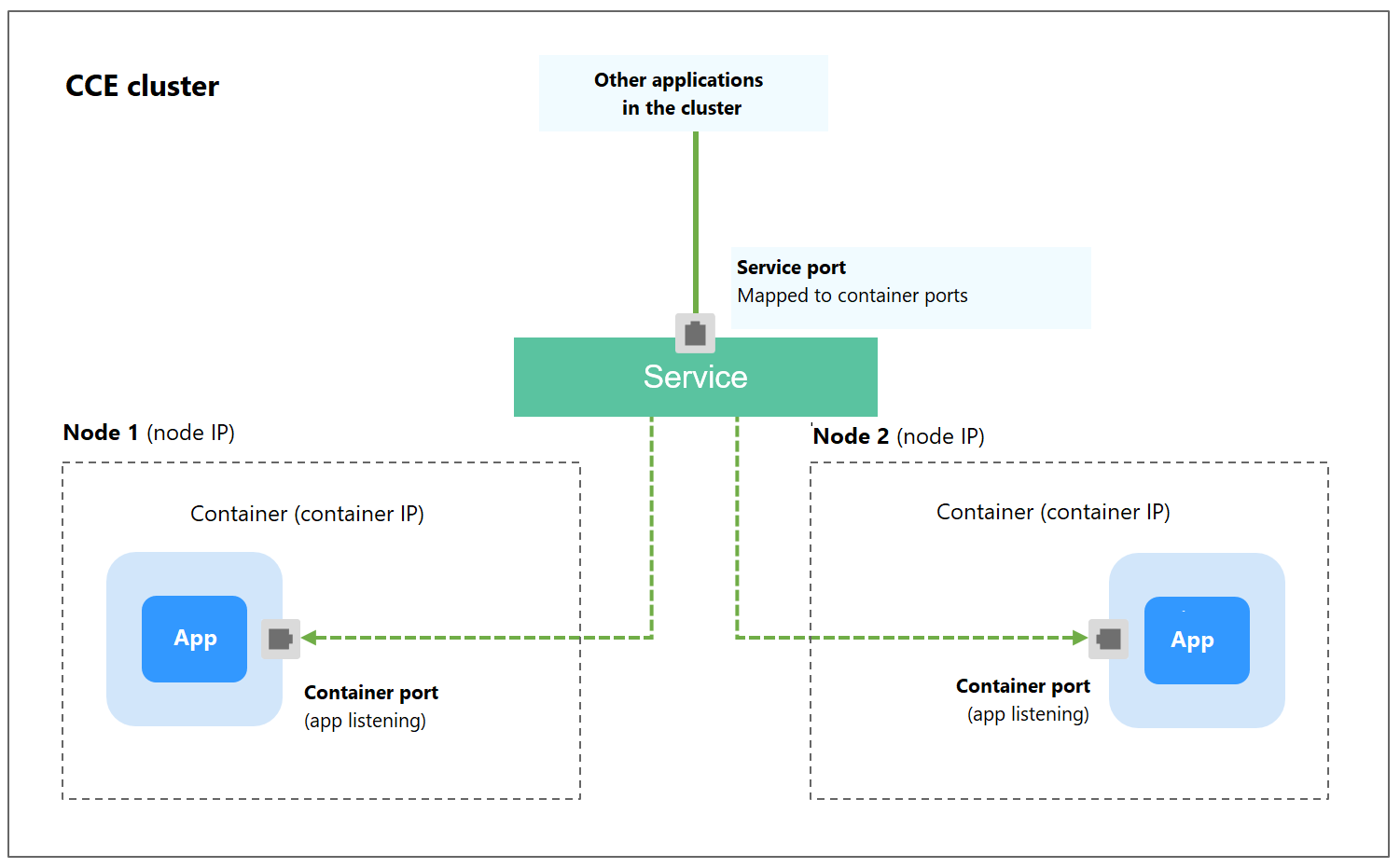

   Port	Protocol: протокол, поддерживаемый Service. Container Port: порт, на котором прослушивают контейнеры Service. Диапазон портов от 1 до 65535. Порт необходимо определить исходя из образа контейнера. Например, порт по умолчанию для Nginx — 80, а порт по умолчанию для MySQL — 3306. Service Port: порт, используемый для доступа к ClusterIP Service. При необходимости вы можете задать собственный порт. Диапазон портов от 1 до 65535.

5. Click Create. Then, access the Service through <ClusterIP>:<Service-port>.

Вы можете настроить доступ к Service с помощью kubectl. В этом разделе в качестве примера используется нагрузка Nginx, чтобы описать, как реализовать внутрикластерный доступ с помощью kubectl.

1. Используйте kubectl для доступа к кластеру. Подробности см. Accessing a Cluster Using kubectl.
2. Создайте и отредактируйте файл nginx-deployment.yaml для настройки образца нагрузки. Подробности см. Creating a Deployment. nginx-deployment.yaml — пример имени файла. При желании вы можете изменить имя файла.

   vi nginx-deployment.yaml



   Содержимое файла:

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: nginx
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: nginx
     template:
       metadata:
         labels:
           app: nginx
       spec:
         containers:
         - image: nginx:latest
           name: nginx
         imagePullSecrets:
         - name: default-secret



3. Создайте и отредактируйте файл nginx-clusterip-svc.yaml для настройки параметров Service. nginx-clusterip-svc.yaml — пример имени файла. При желании вы можете изменить имя файла.

   vi nginx-clusterip-svc.yaml



   Содержимое файла:

   apiVersion: v1
   kind: Service
   metadata:
     labels:
       app: nginx
     name: nginx-clusterip
   spec:
     ports:
     - name: service0
       port: 8080                # Port for accessing a Service
       protocol: TCP             # Protocol used for accessing a Service. The value can be  TCP  or  UDP .
       targetPort: 80            # Port used by a Service to access the target container. This port is closely related to the applications running in a container. In this example, the Nginx image uses port 80 by default.
     selector:                   # Label selector. A Service selects a pod based on the label and forwards the requests for accessing the Service to the pod. In this example, select the pod with the  app:nginx  label.
       app: nginx
     type: ClusterIP             # Type of a Service.  ClusterIP  indicates that a Service is only reachable from within the cluster.



4. Создайте нагрузку.

   kubectl create -f nginx-deployment.yaml



   Если отображается информация, аналогичная следующей, нагрузка создана:

   deployment/nginx created



   Проверьте созданную нагрузку.

   kubectl get pod



   Если отображается информация, аналогичная следующей, нагрузка работает:

   NAME                     READY     STATUS             RESTARTS   AGE
    nginx-2601814895-znhbr   1/1       Running            0          15s



5. Создайте Service.

   kubectl create -f nginx-clusterip-svc.yaml



   Если отображается информация, аналогичная следующей, Service создаётся:

   service/nginx-clusterip created



   Проверьте созданный Service.

   kubectl get svc



   Если отображается информация, аналогичная следующей, Service создан, и Service получил внутренний IP‑адрес кластера.

   NAME              TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
   kubernetes        ClusterIP   10.247.0.1     <none>        443/TCP    4d6h
   nginx-clusterip   ClusterIP   10.247.74.52   <none>        8080/TCP   14m



6. Получите доступ к Service из контейнера или узла в кластере.
   1. Создайте pod и получите доступ к его контейнеру.

      kubectl run -i --tty --image nginx:alpine test --rm /bin/sh



   2. Выполните команду curl для доступа к Service.
      • Доступ через IP:Port:

        curl 10.247.74.52:8080



      • Доступ с помощью Domain name:Port (не поддерживается на узлах):

        curl nginx-clusterip.default.svc.cluster.local:8080



        nginx-clusterip — имя Service, default — пространство имён, в котором находится Service, а svc.cluster.local — DNS‑домен для Service типа ClusterIP.

        Вы можете упростить доменное имя в соответствии с вашими требованиями. Например, если Service и pod, получающий доступ, находятся в одном пространстве имён, можно использовать nginx-clusterip:8080 для доступа к нему. Если они находятся в разных пространствах имён, можно использовать nginx-clusterip.default:8080 для доступа к нему.

      Если доступ выполнен успешно, будет отображена следующая информация:

      <!DOCTYPE html>
      <html>
      <head>
      <title>Welcome to nginx!</title>
      <style>
          body {
              width: 35em;
              margin: 0 auto;
              font-family: Tahoma, Verdana, Arial, sans-serif;
          }
      </style>
      </head>
      <body>
      <h1>Welcome to nginx!</h1>
      <p>If you see this page, the nginx web server is successfully installed and
      working. Further configuration is required.</p>

      <p>For online documentation and support please refer to
      <a href="http://nginx.org/">nginx.org</a>.<br/>
      Commercial support is available at
      <a href="http://nginx.com/">nginx.com</a>.</p>

      <p><em>Thank you for using nginx.</em></p>
      </body>
      </html>
