Организация CI/CD и мониторинга приложения

С помощью этого руководства вы научитесь настраивать полный цикл непрерывной интеграции и доставки (CI/CD) для веб-приложения на Python Flask, а также развертывать систему мониторинга на основе Prometheus и Grafana для обеспечения наблюдаемости работы приложения.

Для этого вы выполните следующие задачи:

  • Создадите автоматизированный пайплайн CI/CD в GitVerse.

  • Настроите безопасную сборку Docker-образов с автоматическим тестированием и проверкой уязвимостей.

  • Развернете Flask-приложение с промышленным WSGI-сервером Gunicorn.

  • Настроите мониторинг с помощью стека Prometheus + Grafana.

  • Реализуете сбор метрик с помощью Node Exporter и cAdvisor.

  • Создадите дашборды для визуализации метрик производительности и доступности.

Вы будете использовать следующие сервисы:

  • Виртуальные машины — сервис, в рамках которого предоставляется виртуальная машина для размещения приложения.

  • Публичный IP-адрес для доступа к виртуальным машинам через интернет.

  • Docker — система контейнеризации.

  • Docker Compose — инструмент для запуска и управления Docker-контейнерами.

  • GitVerse — платформа для совместной работы с исходным кодом.

  • Prometheus — система мониторинга, сбора и хранения метрик.

  • Grafana — платформа для визуализации, мониторинга и анализа данных.

Шаги:

Перед началом работы

Если вы уже зарегистрированы, войдите под своей учетной записью.

1. Разверните ресурсы в облаке

На этом шаге вы подготовите инфраструктуру проекта: создадите две виртуальные машины с публичными IP-адресами и настроите для них правила фильтрации трафика.

  • app-vm — целевая виртуальная машина для приложения, на которой будет располагаться контейнер с Flask-API и экспортеры метрик.

  • monitoring-vm — инфраструктурная виртуальная машина, на которой будут располагаться GitVerse Runner, Prometheus, Grafana.

Внимание

Все создаваемые ресурсы должны располагаться в одной

зоне доступности
.

  2. Создайте группу безопасности с названием app-vm-sg и добавьте в нее правила со следующими параметрами:

    Трафик

    Протокол

    Порт

    Тип источника/адресата

    Источник/Адресат

    Входящий

    TCP

    5000

    IP-адрес

    0.0.0.0/0

    Входящий

    TCP

    9100

    IP-адрес

    0.0.0.0/0

    Входящий

    TCP

    8080

    IP-адрес

    0.0.0.0/0

    Исходящий

    Любой

    —

    IP-адрес

    0.0.0.0/0

  3. Создайте группу безопасности с названием monitoring-vm-sg и добавьте в нее правила со следующими параметрами:

    Трафик

    Протокол

    Порт

    Тип источника/адресата

    Источник/Адресат

    Входящий

    TCP

    9090

    IP-адрес

    0.0.0.0/0

    Входящий

    TCP

    3000

    IP-адрес

    0.0.0.0/0

    Исходящий

    Любой

    —

    IP-адрес

    0.0.0.0/0

  4. Создайте виртуальную машину со следующими параметрами:

    • Название — app-vm.

    • Зона доступности — та же, что у группы безопасности.

    • Образ — на вкладке Публичные выберите образ Ubuntu 22.04.

    • Гарантированная доля vCPU — 10%.

    • Сетевой интерфейс — выберите тип Публичный IP.

    • Публичный IP — оставьте Арендовать новый или выберите IP-адрес из списка арендованных.

    • Группы безопасности — app-vm-sg и группа безопасности по умолчанию.

    • Логин — оставьте значение по умолчанию или укажите новый.

    • Метод аутентификации — Публичный ключ и Пароль.

    • Пароль — задайте пароль пользователя.

    • Остальные параметры оставьте по умолчанию или выберите на свое усмотрение.

  5. Создайте виртуальную машину со следующими параметрами:

    • Название — monitoring-vm.

    • Зона доступности — та же, что у группы безопасности.

    • Образ — на вкладке Публичные выберите образ Ubuntu 22.04.

    • Гарантированная доля vCPU — 10%.

    • vCPU, шт — 4.

    • RAM, ГБ — 8.

    • Диски — SSD-диск 40 ГБ.

    • Сетевой интерфейс — выберите тип Публичный IP.

    • Публичный IP — оставьте Арендовать новый или выберите IP-адрес из списка арендованных.

    • Группы безопасности — monitoring-vm-sg и группа безопасности по умолчанию.

    • Логин — оставьте значение по умолчанию или укажите новый.

    • Метод аутентификации — Публичный ключ и Пароль.

    • Пароль — задайте пароль пользователя.

    • Остальные параметры оставьте по умолчанию или выберите на свое усмотрение.

  6. Убедитесь, что ресурсы созданы и отображаются в личном кабинете:

    1. На странице Сети → Группы безопасности отображаются группы безопасности app-vm-sg и monitoring-vm-sg со статусом «Создана».

    2. На странице Инфраструктура → Виртуальные машины отображаются виртуальные машины app-vm и monitoring-vm со статусом «Запущена».

  7. Запишите публичные IP-адреса каждой виртуальной машины. В этом руководстве используются следующие IP-адреса:

    • app-vm — 176.109.105.170;

    • monitoring-vm — 176.123.164.242.

2. Настройте окружение виртуальных машин и установите Docker

На этом шаге вы настроите окружение виртуальных машин и установите Docker.

В терминале для каждой из созданных машин выполните действия:

  1. Подключитесь к виртуальной машине по SSH с использованием публичного IP-адреса.

  2. Обновите систему и установите утилиты:

    sudo apt update && sudo apt upgrade -y

  3. Добавьте настройки DNS для разрешения доменных имен:

    1. Откройте файл /etc/resolv.conf для редактирования:

      sudo nano /etc/resolv.conf

    2. Добавьте следующие настройки и сохраните файл:

      nameserver 8.8.8.8
      nameserver 8.8.4.4

    3. Перезагрузите виртуальную машину и подключитесь к ней по SSH.

  4. Подготовьте систему к безопасной установке Docker, добавив официальный репозиторий и настроив механизмы проверки подлинности пакетов:

    sudo apt-get install ca-certificates curl -y
    sudo install -m 0755 -d /etc/apt/keyrings
    sudo curl -fsSL https://download.docker.com/linux/ubuntu/gpg -o /etc/apt/keyrings/docker.asc
    sudo chmod a+r /etc/apt/keyrings/docker.asc

  5. Добавьте ключ репозитория:

    echo \
    "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/ubuntu \
    $(. /etc/os-release && echo "${UBUNTU_CODENAME:-$VERSION_CODENAME}") stable" | \
    sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
    sudo apt-get update

  6. Установите Docker, Docker Compose и сопутствующее ПО:

    sudo apt-get install docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin -y

  7. Добавьте текущего пользователя виртуальной машины в группу Docker:

    1. Выполните команду:

      sudo usermod -aG docker $USER
      newgrp docker

    2. Перезагрузите систему.

    3. Проверьте работоспособность Docker:

      docker run hello-world

      Появится сообщение, подтверждающее успешность установки и настройки.

    Примечание

    В некоторых случаях права на использование Docker без префикса sudo не сохраняются и командная строка возвращает ошибку permission denied. В этом случае вы можете продолжить работу с Docker, добавляя в начало каждой команды префикс sudo.

3. Настройте агенты сбора метрик

На этом шаге вы настроите агенты для сбора метрик приложения.

  1. Откройте сессию терминала с подключением к виртуальной машине app-vm.

  2. Создайте директорию для файлов мониторинга и установите права пользователя:

    sudo mkdir -p /opt/monitoring
    sudo chown $USER:$USER /opt/monitoring
    cd /opt/monitoring

  3. Скопируйте файлы конфигурации из Git-репозитория:

    git clone https://gitverse.ru/cloud.ru/lab2_cicd_monitoring.git .

  4. Запустите контейнеры с агентами мониторинга в фоновом режиме:

    docker compose -f config/docker-compose.monitoring-agents.yml up -d

  5. Убедитесь, что все сервисы запущены корректно:

    docker compose -f config/docker-compose.monitoring-agents.yml ps

    В ответе вернется список запущенных контейнеров:

    NAME                       IMAGE                              COMMAND                  SERVICE         CREATED          STATUS                             PORTS
    monitoring-cadvisor        gcr.io/cadvisor/cadvisor:v0.47.2   "/usr/bin/cadvisor -…"   cadvisor        15 seconds ago   Up 15 seconds (health: starting)   0.0.0.0:8080->8080/tcp, [::]:8080->8080/tcp
    monitoring-node-exporter   prom/node-exporter:v1.6.1          "/bin/node_exporter …"   node-exporter   15 seconds ago   Up 15 seconds                      0.0.0.0:9100->9100/tcp, [::]:9100->9100/tcp

    Где:

    • node_exporter — отвечает за сбор метрик операционной системы;

    • cadvisor — отвечает за сбор метрик контейнеров.

4. Настройте Prometheus и Grafana

На этом шаге вы настроите Prometheus и Grafana на виртуальной машине мониторинга.

  1. Откройте сессию терминала с подключением к виртуальной машине monitoring-vm.

  2. Создайте директорию для файлов мониторинга и установите права пользователя:

    sudo mkdir -p /opt/monitoring
    sudo chown $USER:$USER /opt/monitoring
    cd /opt/monitoring

  3. Скопируйте файлы конфигурации из Git-репозитория:

    git clone https://gitverse.ru/cloud.ru/lab2_cicd_monitoring.git .

  4. Откройте конфигурационный файл мониторинга:

    nano monitoring/prometheus.yml

  5. Замените в нем IP-адрес на публичный IP-адрес app-vm. В этом практическом — 176.109.105.170.

  6. Запустите контейнеры с агентами мониторинга в фоновом режиме:

    docker compose -f config/docker-compose.monitoring.yml up -d

  7. Убедитесь, что все сервисы запущены корректно:

    docker compose -f config/docker-compose.monitoring.yml ps

    В ответе вернется список запущенных контейнеров:

    NAME                    IMAGE                    COMMAND                  SERVICE      CREATED          STATUS         PORTS
    monitoring-grafana      grafana/grafana:latest   "/run.sh"                grafana      16 minutes ago   Up 9 seconds   0.0.0.0:3000->3000/tcp, [::]:3000->3000/tcp
    monitoring-prometheus   prom/prometheus:latest   "/bin/prometheus --c…"   prometheus   17 minutes ago   Up 9 seconds   0.0.0.0:9090->9090/tcp, [::]:9090->9090/tcp

  8. Проверьте доступность сервисов:

    1. Отправьте API-запрос к сервису Prometheus:

      curl http://localhost:9090/-/healthy

    2. Отправьте API-запрос к сервису Grafana:

      curl http://localhost:3000/api/health

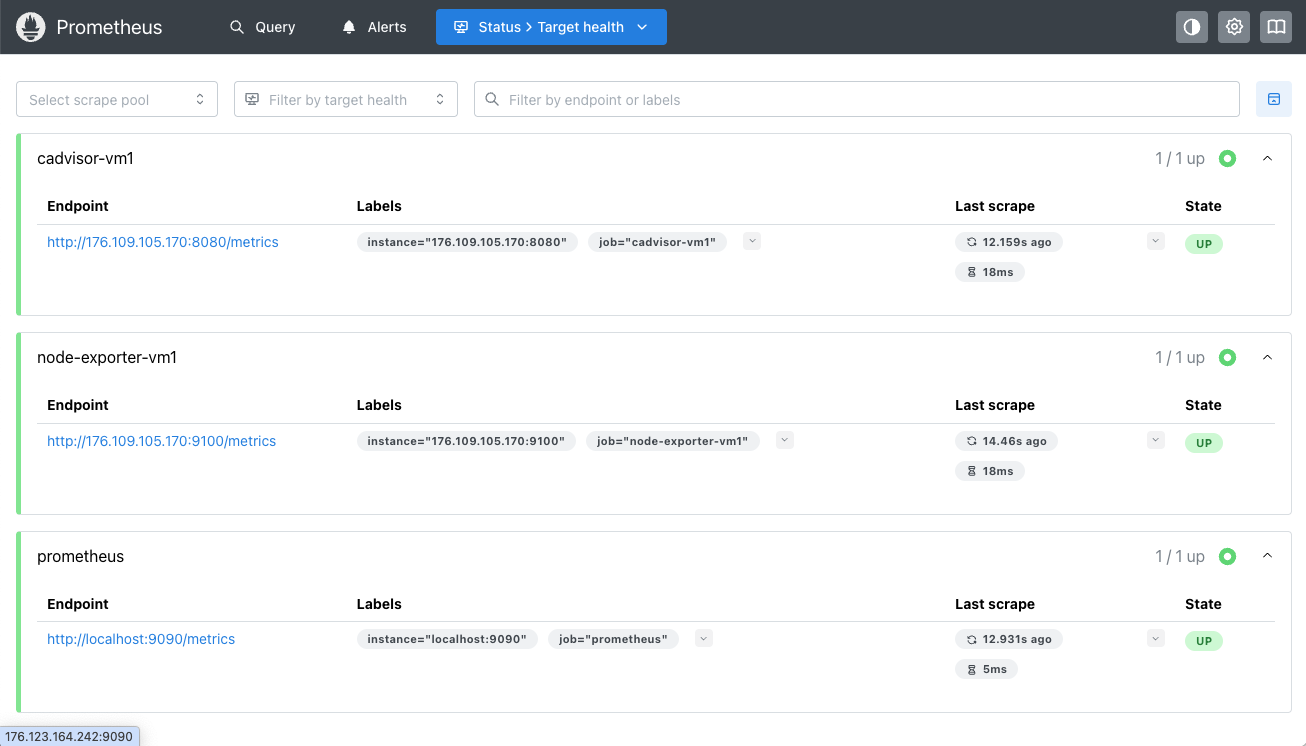

  9. Проверьте, что Prometheus получает метрики с сервера приложения:

    1. В браузере откройте страницу http://<monitoring_public_ip>:9090/targets, где <monitoring_public_ip> — публичный IP-адрес виртуальной машины monitoring-vm. В этом практическом — 176.123.164.242.

    2. Проверьте, что Node Exporter и cAdvisor имеют статус «UP» и передают метрики.

    ../_images/prometheus_check.png

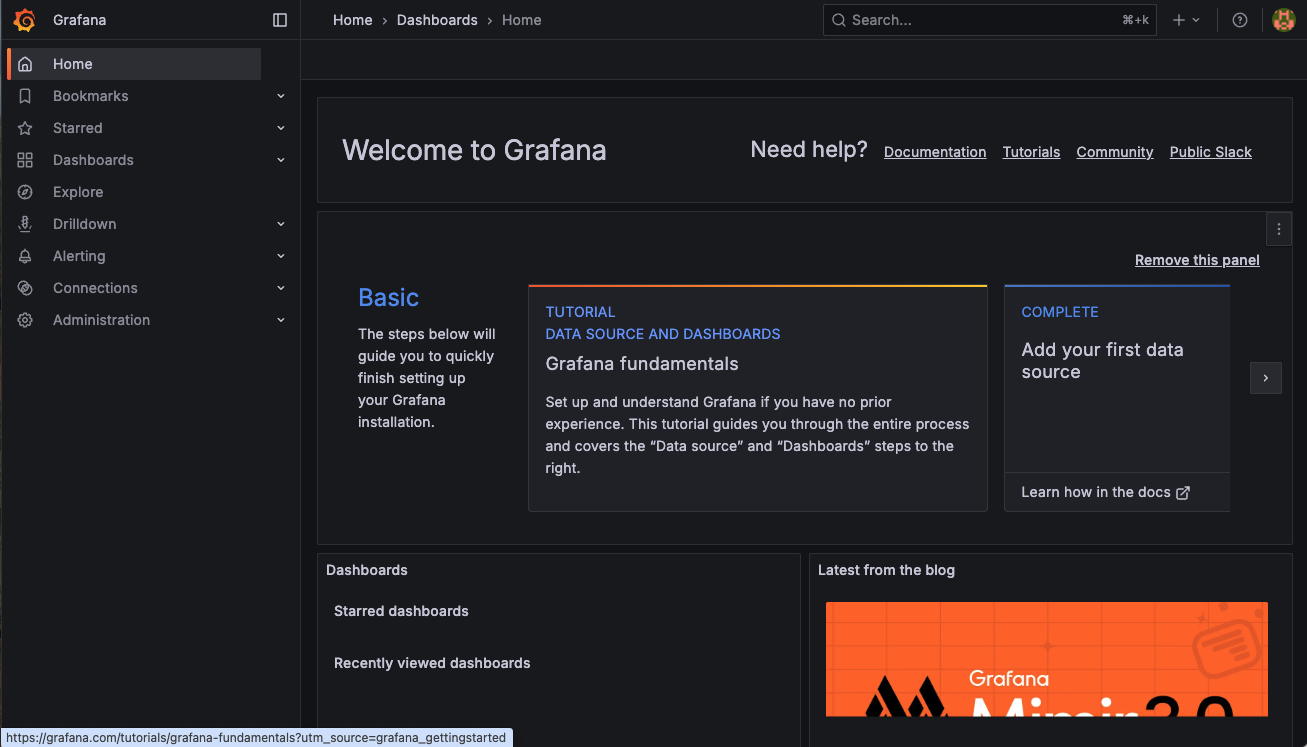

  10. Проверьте, что Grafana работает:

    1. В браузере откройте страницу http://<monitoring_public_ip>:3000, где <monitoring_public_ip> — публичный IP-адрес виртуальной машины monitoring-vm. В этом практическом — 176.123.164.242.

    2. Авторизуйтесь в приложении. В учебных целях используйте логин и пароль, который задан в файле Docker Compose:

      - GF_SECURITY_ADMIN_USER=admin
      - GF_SECURITY_ADMIN_PASSWORD=admin123
    ../_images/grafana_check.png

5. Настройте пайплайн CI/CD в GitVerse

На этом шаге вы настроите CI/CD для развертывания Flask-приложения из репозитория GitVerse на виртуальной машине.

  1. Авторизуйтесь в GitVerse.

  3. Подключите CI/CD:

    1. Перейдите в раздел Настройки.

    2. Активируйте опцию CI/CD и нажмите Обновить.

  4. Добавьте переменные окружения в проект:

    1. Перейдите в раздел Секреты и переменные.

    2. Добавьте следующие секреты в проект:

      • CI_REGISTRY — registry.gitverse.ru.

      • CI_REGISTRY_IMAGE — registry.gitverse.ru/<gitverse_login>/lab2-cicd-monitoring, где <gitverse_login> — ваш логин в GitVerse.

      • CI_REGISTRY_USER — ваш логин в GitVerse.

      • CI_REGISTRY_PASSWORD — ваш пароль в GitVerse.

      • DEPLOY_HOST — публичный IP-адрес виртуальной машины app-vm. В этом практическом — 176.109.105.170.

      • DEPLOY_USER — логин пользователя виртуальной машины app-vm. В этом практическом — user1.

      • DEPLOY_SSH_PRIVATE_KEY — приватная часть SSH-ключа для подключения к app-vm.

    Внимание

    В учебных целях DEPLOY_USER и DEPLOY_SSH_PRIVATE_KEY используют учетные данные подключения к виртуальной машине, которые вы добавили при ее создании. В реальных задачах используйте для этого отдельный логин и публичный ключ.

  5. Добавьте раннер в CI.

    1. Откройте сессию терминала с подключением к виртуальной машине monitoring-vm.

    2. Установите менеджер пакетов и библиотеки Python:

      sudo apt install -y python3-pip python3-venv python3-dev build-essential

    3. Установите Node.js:

      curl -fsSL https://deb.nodesource.com/setup_20.x | sudo -E bash -
      sudo apt-get install -y nodejs

    4. Создайте рабочую директорию для раннера и перейдите в нее:

      mkdir -p ~/gitverse-runner
      cd ~/gitverse-runner

    5. Установите актуальную версию раннера и добавьте права на выполнение:

      wget https://gitverse.ru/api/packages/gitverse/generic/act_runner_linux_amd64/4.1.0/act_runner_linux_amd64
      mv act_runner_linux_amd64 act_runner
      chmod +x act_runner

    6. Проверьте, что раннер установлен:

      ./act_runner --version

  6. Получите токен регистрации в GitVerse:

    1. В верхней части страницы нажмите Настройки и перейдите на вкладку Раннеры.

    2. Нажмите Добавить раннер.

    3. В открывшемся окне скопируйте сгенерированный токен.

  7. Зарегистрируйте раннер. В терминале monitoring-vm выполните команду:

    sudo ./act_runner register \
        --no-interactive \
        --instance https://gitverse.ru/sc \
        --token <registration_token> \
        --name "lab2-runner" \
        --labels "docker,monitoring,self-hosted"

    Где <registration_token> — токен, полученный в GitVerse.

  8. Вернитесь на страницу настройки раннеров в GitVerse.

    Проверьте, что локальный раннер появился в настройках и его статус — «Недоступен». Вы зарегистрировали раннер, но еще не запускали.

  9. Настройте автозапуск раннера:

    1. Откройте сессию терминала с подключением к виртуальной машине monitoring-vm.

    2. Выполните команду, которая создаст файл службы systemd:

      sudo tee /etc/systemd/system/gitverse-runner.service << EOF
      [Unit]
      Description=GitVerse Runner
      After=network.target docker.service


      [Service]
      Type=simple
      User=root
      WorkingDirectory=/home/<vm_login>/gitverse-runner
      ExecStart=/home/<vm_login>/gitverse-runner/act_runner daemon
      Restart=always
      RestartSec=10


      [Install]
      WantedBy=multi-user.target
      EOF

      Где <vm_login> — имя пользователя виртуальной машины (логин). В этом практическом — user1.

    3. Включите автозапуск:

      sudo systemctl enable gitverse-runner
      sudo systemctl start gitverse-runner

    4. Проверьте статус раннера в терминале виртуальной машины:

      sudo systemctl status gitverse-runner

      Пример ожидаемого ответа:

      ● gitverse-runner.service - GitVerse Runner
           Loaded: loaded (/etc/systemd/system/gitverse-runner.service; enabled; vendor preset: enabled)
           Active: active (running) since Tue 2025-11-11 14:42:45 MSK; 16s ago
         Main PID: 18335 (act_runner)
            Tasks: 9 (limit: 9388)
           Memory: 7.3M
              CPU: 49ms
           CGroup: /system.slice/gitverse-runner.service
                   └─18335 /home/user1/gitverse-runner/act_runner daemon

    5. Проверьте статус раннера в GitVerse.

      Вернитесь на страницу настройки раннеров в GitVerse и проверьте, что статус локального раннера в настройках изменился на «Простаивает».

6. Разверните Flask-приложение на ВМ

В учебном репозитории GitVerse содержится исходный код Flask-приложения. На этом шаге вы настроите автоматическое развертывание Flask-приложения из репозитория на виртуальную машину.

  1. Откройте GitVerse и перейдите на вкладку CI/CD вашего репозитория.

  2. На вкладке может отображаться пайплайн, который автоматически запускается после создания репозитория.

    Если этого не произошло:

    1. В меню слева нажмите CI/CD Pipeline для Lab2 (Self-hosted GitVerse).

    2. Нажмите Запустить.

    3. В открывшемся окне оставьте ветку по умолчанию и подтвердите запуск пайплайна.

    Пайплайн отобразится на странице.

    Примечание

    Конфигурация пайплайна содержится в файле lab2_cicd_monitoring/.gitverse/workflows/ci-cd-pipeline.yaml.

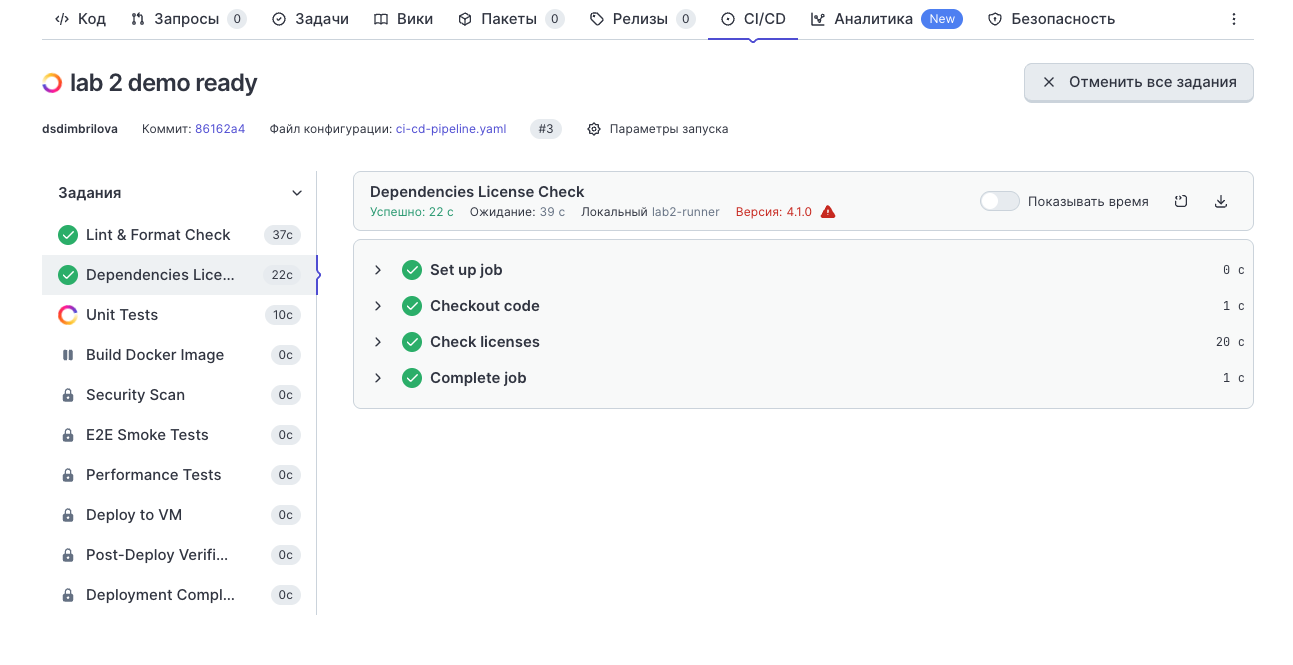

  3. Чтобы посмотреть процесс выполнения заданий, нажмите на название пайплайна.

    ../_images/cicd_jobs.png

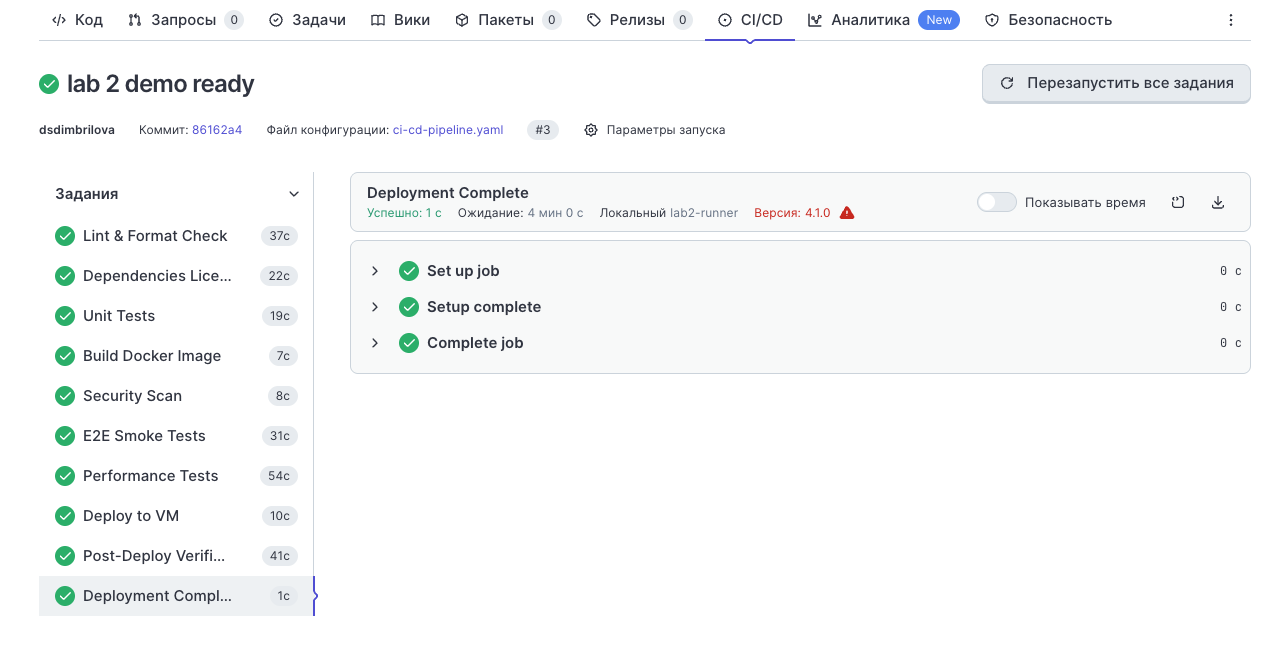

  4. Дождитесь выполнения всех заданий.

    ../_images/cicd_jobs_done.png

  5. Проверьте работу приложения на виртуальной машине:

    1. Откройте сессию терминала с подключением к виртуальной машине app-vm.

    2. Выполните команду для проверки работы контейнера:

      docker ps

      Пример ожидаемого ответа:

      CONTAINER ID   IMAGE                                                                                    COMMAND                  CREATED          STATUS                 PORTS                                         NAMES
      e52a3a8b0a44   gitverse.ru/dsdimbrilova/lab2_cicd_monitoring:86162a407c6e92a22b5ec52ddcf4a9d851e2ff26   "gunicorn --bind 0.0…"   22 minutes ago   Up 22 minutes          0.0.0.0:5000->5000/tcp, [::]:5000->5000/tcp   lab2-app
      4acb8e7bb178   prom/node-exporter:v1.6.1                                                                "/bin/node_exporter …"   7 hours ago      Up 7 hours             0.0.0.0:9100->9100/tcp, [::]:9100->9100/tcp   monitoring-node-exporter
      3520e6b03e4a   gcr.io/cadvisor/cadvisor:v0.47.2                                                         "/usr/bin/cadvisor -…"   7 hours ago      Up 7 hours (healthy)   0.0.0.0:8080->8080/tcp, [::]:8080->8080/tcp   monitoring-cadvisor

    3. Выполните команду для просмотра логов контейнера:

      docker logs lab2-app

      Пример ожидаемого ответа:

      [2025-11-11 12:48:28 +0000] [1] [INFO] Starting gunicorn 21.2.0
      [2025-11-11 12:48:28 +0000] [1] [INFO] Listening at: http://0.0.0.0:5000 (1)
      [2025-11-11 12:48:28 +0000] [1] [INFO] Using worker: sync
      [2025-11-11 12:48:28 +0000] [6] [INFO] Booting worker with pid: 6
      [2025-11-11 12:48:28 +0000] [7] [INFO] Booting worker with pid: 7
      [2025-11-11 12:48:28 +0000] [8] [INFO] Booting worker with pid: 8
      [2025-11-11 12:48:28 +0000] [9] [INFO] Booting worker with pid: 9

    4. Обратитесь к API приложения:

      curl http://<ip-address>:5000/health
      curl http://<ip-address>:5000/api/time

      Где <ip-address> — публичный IP-адрес виртуальной машины app-vm. В этом практическом — 176.109.105.170.

7. Настройте дашборды мониторинга

На этом шаге вы настроите дашборды мониторинга Grafana для визуализации метрик производительности и доступности приложения. В этом практическом используются стандартные экспортеры метрик, поэтому вы будете использовать готовые дашборды Grafana.

  1. Скачайте готовые дашборды Node Exporter и cAdvisor с сайта Grafana.

  2. В браузере откройте страницу http://<monitoring_public_ip>:3000, где <monitoring_public_ip> — публичный IP-адрес виртуальной машины monitoring-vm. В этом практическом — 176.123.164.242.

  3. Авторизуйтесь в Grafana:

    • логин — admin;

    • пароль — admin123.

  4. Добавьте дашборды в сервис. Для каждого скачанного JSON-файла выполните действия:

    1. Перейдите на вкладку Dashboards и нажмите New → Import.

    2. Откройте скачанный JSON-файл и нажмите Import.

      Node Exporter потребует указать источник данных. Выберите Prometheus.

    На вкладке Dashboards появится список добавленных дашбордов.

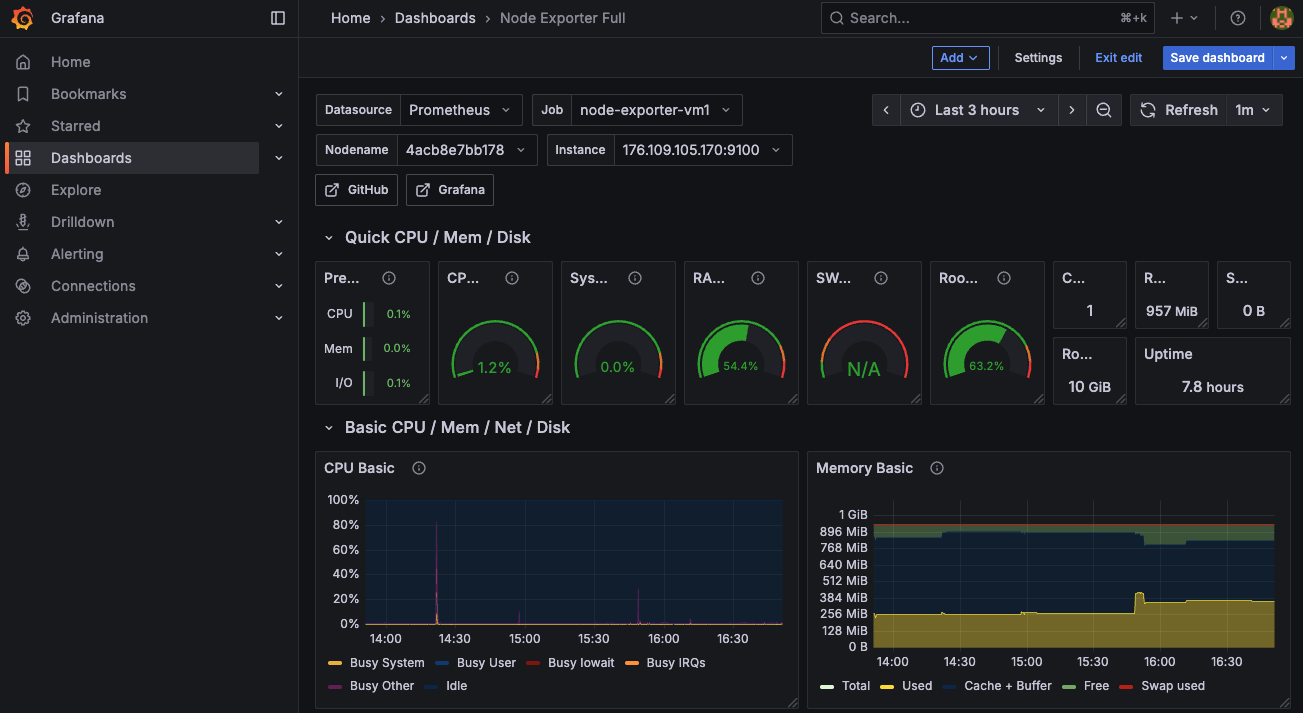

  5. Выберите любой из дашбордов.

    В сервисе отобразятся виджеты с метриками работы приложения на виртуальной машине app-vm.

    Вы можете выбрать нужный временной интервал или виджет.

    ../_images/grafana.png

Результат

Вы научились:

  • Создавать автоматизированный пайплайн CI/CD в GitVerse.

  • Настраивать безопасную сборку Docker-образов с автоматическим тестированием и проверкой уязвимостей.

  • Автоматически разворачивать Flask-приложение из репозитория.

  • Настраивать мониторинг с помощью Prometheus и Grafana.

  • Создавать дашборды для визуализации метрик производительности и доступности.

Поддержка Юридические документы
© 2025 Cloud.ru
