Развертывание системы умного дома с использованием Node-RED и Mosquitto

С помощью этого руководства вы научитесь основам IoT-автоматизации и выполните проект по управлению температурой в умном доме.

Вы создадите виртуальную машину Ubuntu 22.04, разработаете и развернете на ней систему умного дома, которая будет управлять кондиционером в зависимости от температуры в помещении.

Вы будете использовать скрипты в качестве эмуляторов умных устройств, но полученные навыки можно применять и при работе с физическими устройствами.

Для взаимодействия со скриптами используется MQTT-брокер Mosquitto и программа Node-RED. После того как эмулятор датчика публикует данные в определенный топик, центр управления или другие умные устройства получают MQTT-сообщения. Node-RED подписывается на MQTT-сообщения, обрабатывает данные и запускает действия умных устройств.

В этом практическом руководстве эмулятор датчика выводит показатели температуры, Node-RED обрабатывает данные и включает или выключает кондиционер.

Вы будете использовать следующие сервисы:

  • Виртуальные машины — сервис, в рамках которого предоставляется виртуальная машина для размещения приложения.

  • Публичный IP-адрес для доступа к сервису через интернет.

  • Node-RED — программа для визуального проектирования автоматизаций.

  • Mosquitto — брокер MQTT для обмена сообщениями между умными устройствами.

Шаги:

Перед началом работы

  1. Если вы уже зарегистрированы, войдите под своей учетной записью.

1. Разверните ресурсы в облаке

На этом шаге вы подготовите сеть, группу безопасности, виртуальную машину.

  1. Создайте виртуальную сеть с названием vpc-home.

  2. Создайте подсеть со следующими параметрами:

    • Название: subnet-home.

    • VPC: vpc-home.

    • Адрес: 10.10.1.0/24.

    • DNS-серверы: 8.8.8.8.

  3. Создайте группу безопасности с названием sg-home и добавьте в нее правила:

    • Правила входящего трафика:

      Протокол

      Порт

      Тип источника

      Источник

      TCP

      1883

      IP-адрес

      0.0.0.0/0

      TCP

      1880

      IP-адрес

      0.0.0.0/0

      TCP

      22

      IP-адрес

      0.0.0.0/0

    • Правила исходящего трафика:

      Протокол

      Порт

      Тип адресата

      Адресат

      TCP

      1883

      IP-адрес

      0.0.0.0/0

      Любой

      Любой

      IP-адрес

      0.0.0.0/0

  4. Создайте виртуальную машину со следующими параметрами:

    • Название: vm-home.

    • Образ: публичный образ Ubuntu 22.04.

    • Сетевой интерфейс: выберите тип Подсеть с публичным IP.

    • VPC: vpc-home.

    • Подсеть: subnet-home.

    • Публичный IP: оставьте Арендовать новый или выберите IP-адрес из списка арендованных.

    • Группы безопасности: добавьте sg-home.

    • Метод аутентификации: Публичный ключ.

    • Публичный ключ: укажите ключ, созданный ранее.

    • Остальные параметры оставьте по умолчанию или выберите на свое усмотрение.

Убедитесь, что ресурсы созданы и отображаются в личном кабинете:

  1. На странице Сети → VPC отображается сеть vpc-home, а в списке ее подсетей — subnet-home.

  2. На странице Сети → Группы безопасности отображается группа безопасности sg-home со статусом «Создана».

  3. На странице Инфраструктура → Виртуальные машины отображается виртуальная машина vm-home со статусом «Запущена».

2. Настройте окружение виртуальной машины

На этом шаге вы установите необходимые пакеты и подготовите среду для системы умного дома.

  1. Обновите систему и установите утилиты:

    sudo apt update && sudo apt upgrade -y
    sudo apt install curl wget unzip software-properties-common -y
  2. Установите пакетный менеджер pip и обновите его до последней версии:

    sudo apt install -y python3-pip &&
    python3 -m pip install --upgrade pip
  3. Установите Node.js и npm:

    curl -fsSL https://deb.nodesource.com/setup_18.x | sudo -E bash -
    sudo apt install -y nodejs build-essential
  4. Установите Node-RED:

    sudo npm install -g --unsafe-perm node-red
  5. Настройте автоматический запуск Node-RED:

    sudo npm install -g pm2
    pm2 start $(which node-red) --name nodered
    pm2 save && pm2 startup
  6. Установите Mosquitto:

    sudo apt install -y mosquitto mosquitto-clients
    sudo systemctl enable mosquitto
  7. Установите Python-библиотеку paho-mqtt для работы с MQTT-протоколом с разрешением на модификацию системных пакетов:

    pip3 install paho-mqtt --break-system-packages

3. Настройте основные компоненты умного дома

На этом шаге вы добавите компоненты умного дома — скрипты-эмуляторы датчика температуры и кондиционера.

  1. Создайте директорию проекта и перейдите в нее:

    mkdir smart_home && cd smart_home
  2. Создайте файл temp_sensor.py:

    nano temp_sensor.py
  3. Добавьте в файл скрипт-эмулятор датчика температуры, который каждые 5 секунд генерирует случайный показатель температуры в диапазоне 18–35 °C.

    import time
    import random
    import paho.mqtt.client as mqtt
    broker = "localhost"
    topic = "/home/room1/temp"
    client = mqtt.Client()
    client.connect(broker, 1883, 60)
    while True:
    temp = round(random.uniform(18.0, 35.0), 1)
    print(f"[Sensor] Current temperature: {temp} °C")
    client.publish(topic, temp)
    time.sleep(5)

    Где:

    • broker = "localhost" — указывает брокер. Значение localhost используется, если Mosquitto установлен на той же машине, на которой запускается эмулятор.

    • topic = "/home/room1/temp" — указывает MQTT-топик, в который публикуется сгенерированный показатель.

  4. Создайте файл ac_emulator.py:

    nano ac_emulator.py
  5. Добавьте в файл скрипт-эмулятор кондиционера, который подключается к Mosquitto и подписывается на MQTT-топик /home/room1/ac. При получении сообщения скрипт выводит информацию о том, включен кондиционер или нет.

    import paho.mqtt.client as mqtt
    topic = "/home/room1/ac"
    def on_connect(client, userdata, flags, rc):
    print("[AC] Connected with result code " + str(rc))
    client.subscribe(topic)
    def on_message(client, userdata, msg):
    command = msg.payload.decode()
    print(f"[AC] Received command: {command}")
    if command.upper() == "ON":
    print("[AC] ❄️ Air conditioner turned ON")
    elif command.upper() == "OFF":
    print("[AC] 🔕 Air conditioner turned OFF")
    else:
    print("[AC] ⚠️ Unknown command")
    client = mqtt.Client()
    client.on_connect = on_connect
    client.on_message = on_message
    client.connect("localhost", 1883, 60)
    client.loop_forever()

4. Визуализируйте работу компонентов умного дома

На этом шаге вы настроите узлы блок-схемы в Node-RED, чтобы создать сценарий работы умного дома.

  1. На компьютере откройте браузер и перейдите по адресу http://<ip-address>:1880/, где <ip-address> — это публичный IP-адрес виртуальной машины.

    Откроется веб-интерфейс Node-RED.

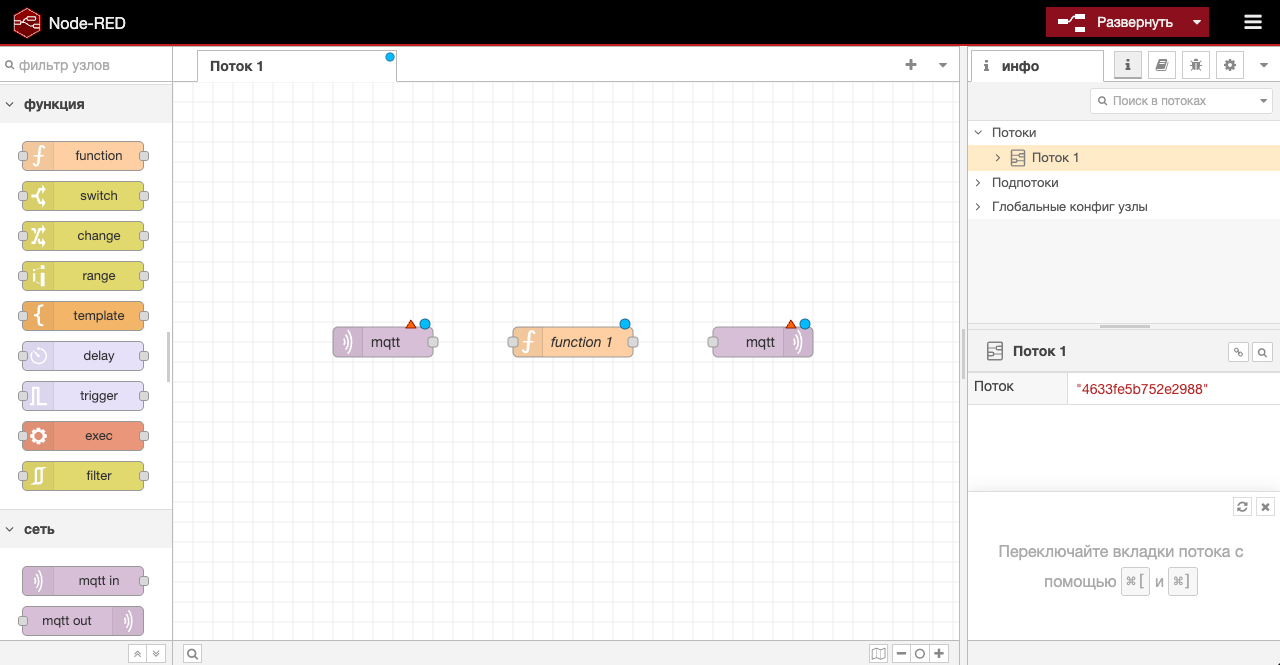

  2. Перетащите в рабочую область следующие узлы:

    • mqtt in

    • function

    • mqtt out

    ../_images/node-red-add-nodes.png
  3. Настройте узел mqtt in:

    1. В рабочей области дважды нажмите на первый элемент mqtt.

    2. В открывшемся окне cправа от поля Сервер нажмите +.

    3. Укажите параметры:

      • Имя: my_server;

      • Адрес: localhost;

      • Порт: 1883.

    4. Нажмите Добавить.

    5. Укажите остальные параметры узла:

      • Тема: /home/room1/temp.

      • Quality of Service (QoS): 0.

      • Имя: Температура.

    6. Нажмите Готово.

  4. Настройте узел function, чтобы он сравнивал температуру с пороговыми значениями и отправлял кондиционеру команду ON или OFF.

    1. В рабочей области дважды нажмите на элемент function.

    2. В поле Имя введите значение Порог температуры.

    3. На вкладке Функция в поле ввода вставьте код:

      let temp = parseFloat(msg.payload);
      if (temp > 26) {
      msg.payload = "ON";
      } else {
      msg.payload = "OFF";
      }
      return msg;
  5. Настройте узел mqtt out.

    1. Дважды нажмите на второй элемент mqtt.

    2. Укажите следующие значения параметров:

      • Сервер: my_server;

      • Тема: /home/room1/ac;

      • Имя: Кондиционер.

    3. Нажмите Готово.

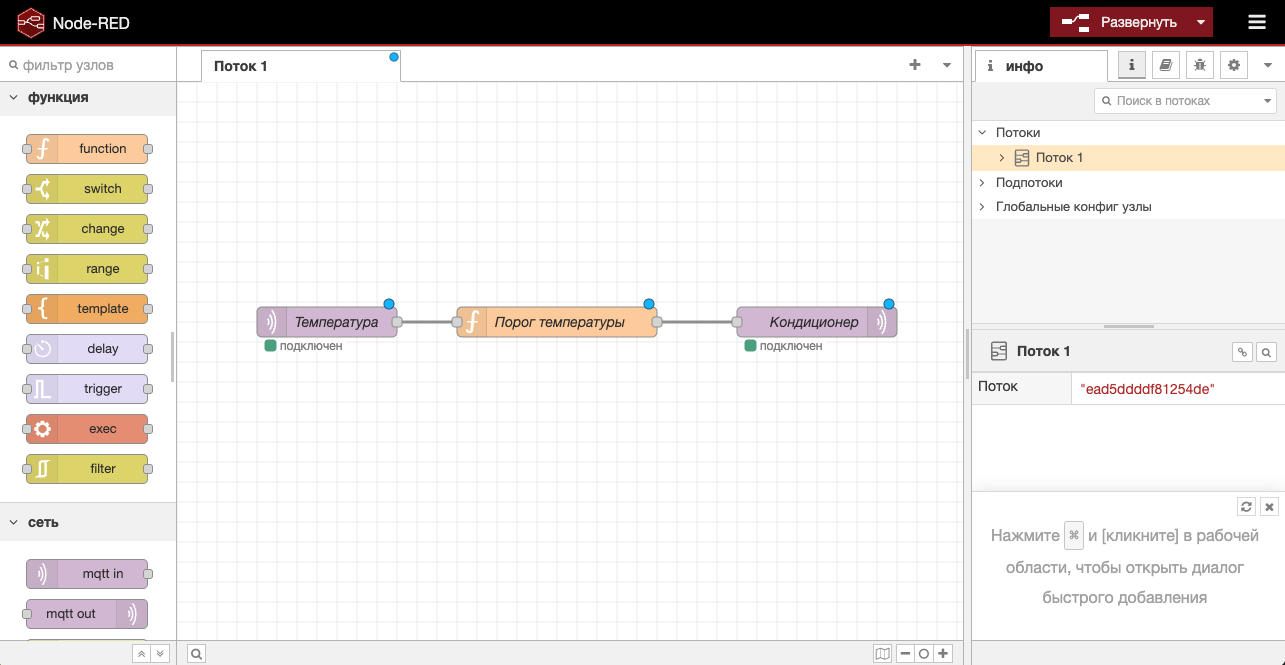

  6. Соедините узлы.

    ../_images/node-red-link-nodes.png

5. Протестируйте сценарий

На этом шаге вы запустите скрипты-эмуляторы умных устройств, чтобы протестировать сценарий.

  1. Откройте два окна терминала. В обоих окнах подключитесь по SSH к виртуальной машине, на которой вы настраивали систему умного дома.

  2. В одном терминале запустите эмулятор датчика температуры:

    python3 temp_sensor.py
  3. Во втором терминале запустите эмулятор кондиционера:

    python3 ac_emulator.py
  4. На странице Node-RED http://<ip-address>:1880/ нажмите Развернуть.

  5. Откройте терминал с запущенным эмулятором кондиционера.

В терминале будет отображаться информация о включении и выключении кондиционера в зависимости от полученной из топика температуры.

Результат

Вы настроили рабочий поток на основе MQTT-сообщений. В пределах этого потока сервер умного дома Node-RED отслеживает изменения полученной с датчика температуры информации и при необходимости включает или выключает кондиционер.

Далее вы можете настроить отправку сообщений о температуре и состоянии кондиционера в Telegram.
