Связывание ресурсов разных VPC из разных проектов

Эта статья полезна?

С помощью этого руководства вы создадите связность между виртуальными машинами из разных VPC, принадлежащих разным проектам. Вы будете использовать соединения, маршруты и правила групп безопасности для связи ресурсов. Схема иллюстрирует результат по итогам выполнения шагов руководства:

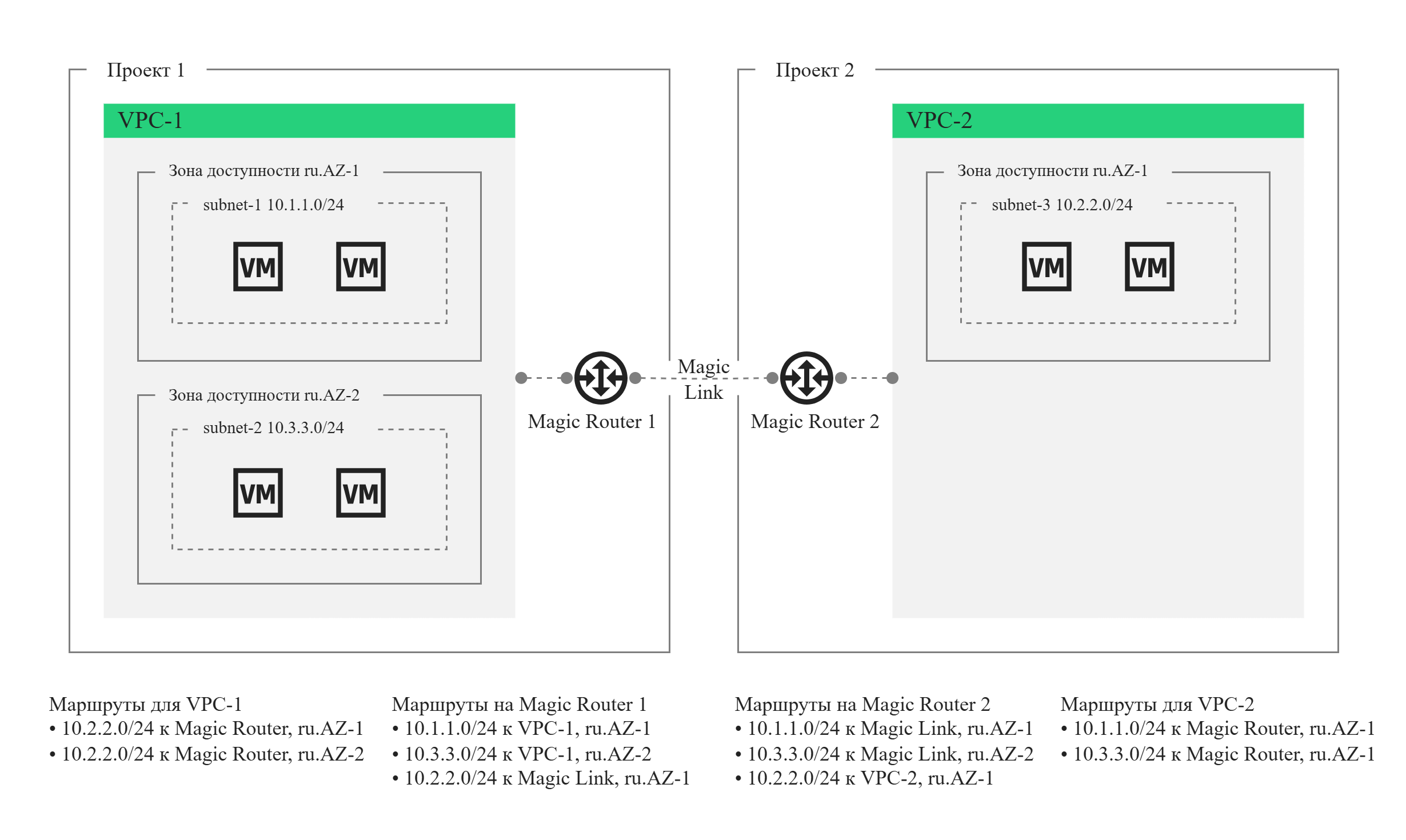

Схема связности ресурсов в разных VPC из разных проектов

Вы будете использовать следующие сервисы:

«Виртуальные машины» — сервис, в рамках которого предоставляется виртуальная машина.
VPC — изолированная виртуальная сеть для создания безопасной инфраструктуры.
«Подсети» — сервис, позволяющий создавать подсети для размещения в них облачных ресурсов.
Magic Router — сервис для управления сетевыми связями между ресурсами внутри облачной инфраструктуры.
«Группы безопасности» — сервис для контроля трафика виртуальных машин.

Шаги:

Перед началом работы

Зарегистрируйтесь в личном кабинете Cloud.ru.

Если вы уже зарегистрированы, войдите под своей учетной записью.
Создайте и загрузите SSH-ключ в облако.

1. Подготовьте среду

Создайте две VPC-сети:
1. В проекте 1 — VPC-1.
2. В проекте 2 — VPC-2.
Создайте три подсети — две в VPC-1 и одну в VPC-2:
1. Подсеть subnet-1 в VPC-1 в зоне доступности ru.AZ-1:
  - Название — subnet-1.
  - VPC — VPC-1.
  - Зона доступности — ru.AZ-1.
  - Адрес — 10.1.1.0/24.
2. Подсеть subnet-2 в VPC-1 в зоне доступности ru.AZ-2:
  - Название — subnet-2.
  - VPC — VPC-1.
  - Зона доступности — ru.AZ-2.
  - Адрес — 10.3.3.0/24.
3. Подсеть subnet-3 в VPC-2 в зоне доступности ru.AZ-1:
  - Название — subnet-3.
  - VPC — VPC-2.
  - Зона доступности — ru.AZ-1.
  - Адрес — 10.2.2.0/24.
Убедитесь, что:
- В проекте 1 → Сеть → VPC для VPC-1 подсети subnet-1, subnet-2 отображаются в статусе «Создана».
- В проекте 2 → Сеть → VPC для VPC-2 подсеть subnet-3 отображается в статусе «Создана».
Создайте три виртуальные машины — две в VPC-1 и одну в VPC-2:
1. vm-1 в VPC-1 и подсети subnet-1:
  - Название — vm-1.
  - Зона доступности — ru.AZ-1.
  - Образ — Публичные → Ubuntu 22.04.
  - Гарантированная доля vCPU: 10%.
  - vCPU — 1.
  - RAM — 1.
  - VPC — VPC-1.
  - Подсеть — 10.1.1.0/24 (subnet-1).
  - Внутренний IP — Автоматически.
  - Группы безопасности — SSH-access_ru.AZ-1.
  - Метод аутентификации — Публичный ключ и Пароль.
  - Публичный ключ: ваш SSH-ключ.
  - Пароль: ваш пароль.
  - Имя хоста — vm-1.
2. vm-2 в VPC-1 и подсети subnet-2:
  - Название — vm-2.
  - Зона доступности — ru.AZ-2.
  - Образ — Публичные → Ubuntu 22.04.
  - Гарантированная доля vCPU — 10%.
  - vCPU — 1.
  - RAM — 1.
  - VPC — VPC-1.
  - Подсеть — 10.3.3.0/24 (subnet-2).
  - Внутренний IP — Автоматически.
  - Группы безопасности — SSH-access_ru.AZ-2.
  - Метод аутентификации — Публичный ключ и Пароль.
  - Публичный ключ: ваш SSH-ключ.
  - Пароль: ваш пароль.
  - Имя хоста — vm-2.
3. vm-3 в VPC-2 и подсети subnet-3:
  - Название — vm-3.
  - Зона доступности — ru.AZ-1.
  - Образ — Публичные → Ubuntu 22.04.
  - Гарантированная доля vCPU — 10%.
  - vCPU — 1.
  - RAM — 1.
  - VPC — VPC-2.
  - Подсеть — 10.2.2.0/24 (subnet-3).
  - Внутренний IP — Автоматически.
  - Группы безопасности — SSH-access_ru.AZ-1.
  - Метод аутентификации — Публичный ключ и Пароль.
  - Публичный ключ: ваш SSH-ключ.
  - Пароль: ваш пароль.
  - Имя хоста: vm-3.
Убедитесь, что:
- В проекте 1 → Инфраструктура → «Виртуальные машины» виртуальные машины vm-1 и vm-2 отображаются в статусе «Запущена».
- В проекте 2 → Инфраструктура → «Виртуальные машины» виртуальная машина vm-3 отображается в статусе «Запущена».

2. Создайте соединения между VPC и Magic Router

Создайте Magic Router в каждом из проектов и создайте соединения между VPC и Magic Router.

В проекте 1 создайте соединение между VPC и Magic Router.
1. Выберите сервис Magic Router.
2. Нажмите Создать Magic Router.
3. В Типе соединения выберите VPC Evolution.
4. Выберите VPC-1.
5. Нажмите Создать.
Убедитесь, что в проекте 1 → Сеть → Magic Router на странице Соединения отображается соединение VPC-1 в статусе «Активно».
В проекте 2 создайте соединение между VPC и Magic Router.
1. Выберите сервис Magic Router.
2. Нажмите Создать Magic Router.
3. В Типе соединения выберите VPC Evolution.
4. Выберите VPC-2.
5. Нажмите Создать.

Убедитесь, что в проекте 2 → Сеть → Magic Router на странице Соединения соединение VPC-2 отображается в статусе «Активно».

3. Создайте соединение Magic Link

В проекте 2 → Сеть → Magic Router перейдите на вкладку Информация и скопируйте ID Magic Router.
В проекте 1 создайте Magic Link.
1. В проекте 1 выберите Сеть → Magic Router, перейдите на вкладку Соединения.
2. Нажмите Создать cоединение.
3. В Типе соединения выберите Magic Link.
4. Название соединения — MagicLink-1
5. В поле Magic Router ID укажите идентификатор Magic Router, который получили на шаге 1 инструкции.
6. Нажмите Добавить.

Соединение будет создано со статусом «Ожидает подтверждения». Дождитесь, когда в проекте 2 запрос на создание Magic Link будет одобрен.

Убедитесь, что в обоих проектах → Сеть → Magic Router на странице Соединения соединение MagicLink-1 отображается в статусе «Активно».

4. Настройте маршруты на Magic Router

В проекте 1 настройте маршруты на Magic Router:
1. В сервисе Magic Router создайте маршрут к подсети subnet-1:
  - Адрес назначения — 10.1.1.0/24.
  - VPC — VPC-1.
  - Зона доступности — ru.AZ-1.
2. В сервисе Magic Router создайте маршрут к подсети subnet-2:
  - Адрес назначения — 10.3.3.0/24.
  - VPC — VPC-1.
  - Зона доступности — ru.AZ-2.
3. В сервисе Magic Router создайте маршрут к подсети subnet-3:
  - Адрес назначения — 10.2.2.0/24.
  - VPC — Magic Link.
  - Зона доступности — ru.AZ-1.
Убедитесь, что в проекте 1 → Сеть → Magic Router на странице Маршруты три маршрута отображаются в статусе «Создан».
В проекте 2 настройте маршруты на Magic Router:
1. В сервисе Magic Router создайте маршрут к подсети subnet-1:
  - Адрес назначения — 10.1.1.0/24.
  - VPC — Magic Link.
  - Зона доступности — ru.AZ-1.
2. В сервисе Magic Router создайте маршрут к подсети subnet-2:
  - Адрес назначения — 10.3.3.0/24.
  - VPC — Magic Link.
  - Зона доступности — ru.AZ-1.
  Подсказка
  Чтобы достичь лучшей производительности, рекомендуем настраивать маршруты Magic Link симметрично: трафик от источника к адресату должен проходить по тому же пути, что и обратный трафик.
  В большинстве случаев связность появится независимо от того, в какой зоне доступности создан маршрут, но возможна неоптимальная маршрутизация трафика.
3. В сервисе Magic Router создайте маршрут к подсети subnet-3:
  - Адрес назначения — 10.2.2.0/24.
  - VPC — VPC-2.
  - Зона доступности — ru.AZ-1.
Убедитесь, что в проекте 2 → Сеть → Magic Router на странице Маршруты три маршрута отображаются в статусе «Создан».

5. Настройте маршруты для VPC

Внимание

При создании маршрутов в VPC необходимо указывать зону доступности, в которой расположена подсеть этой VPC. Если в VPC созданы подсети в нескольких зонах доступности, маршруты необходимо создать в каждой зоне доступности.

В проекте 1 настройте маршруты для Evolution VPC:
1. В сервисе VPC выберите VPC-1.
2. Создайте пользовательский маршрут с параметрами:
  - Адрес назначения — 10.2.2.0/24.
  - Next Hop Type — Magic Router.
  - Зона доступности — ru.AZ-1.
3. Создайте еще один маршрут с параметрами:
  - Адрес назначения — 10.2.2.0/24.
  - Next Hop Type — Magic Router.
  - Зона доступности — ru.AZ-2.
Убедитесь, что в проекте 1 → Сеть → VPC на странице Маршруты для VPC-1 два маршрута отображаются в статусе «Активен».
В проекте 2 настройте маршруты для Evolution VPC:
1. В сервисе VPC выберите VPC-2.
2. Создайте пользовательский маршрут с параметрами:
  - Адрес назначения — 10.1.1.0/24.
  - Next Hop Type — Magic Router.
  - Зона доступности — ru.AZ-1.
3. Создайте еще один маршрут с параметрами:
  - Адрес назначения — 10.3.3.0/24.
  - Next Hop Type — Magic Router.
  - Зона доступности — ru.AZ-1.
Убедитесь, что в проекте 2 → Сеть → VPC на странице Маршруты для VPC-2 два маршрута отображаются в статусе «Активен».

Подсказка
В VPC можно создать один агрегированный маршрут 10.0.0.0/8 вместо всех более специфичных маршрутов. Это не повлияет на маршрутизацию трафика к локальным подсетям в данной VPC.

6. Настройте правила групп безопасности

В проекте 1 добавьте правила входящего трафика в группы безопасности SSH-access_ru.AZ-1 и SSH-access_ru.AZ-2:
1. Выберите сервис «Группы безопасности».
2. Для группы безопасности SSH-access_ru.AZ-1 создайте правило для входящего трафика с параметрами:
  - Протокол — ICMP.
  - Тип источника — IP-адрес.
  - Источник — 0.0.0.0/0.
3. Для группы безопасности SSH-access_ru.AZ-2 создайте правило для входящего трафика с параметрами:
  - Протокол — ICMP.
  - Тип источника — IP-адрес.
  - Источник — 0.0.0.0/0.
Убедитесь, что в проекте 1 → Сеть → Группы безопасности в группах безопасности SSH-access_ru.AZ-1 и SSH-access_ru.AZ-2 отображается созданное правило входящего трафика.
В проекте 2 добавьте правила входящего трафика в группу безопасности SSH-access_ru.AZ-1:
1. Выберите сервис «Группы безопасности».
2. Для группы безопасности SSH-access_ru.AZ-1 создайте правило для входящего трафика с параметрами:
  - Протокол — ICMP.
  - Тип источника — IP-адрес.
  - Источник — 0.0.0.0/0.
Убедитесь, что в проекте 2 → Сеть → Группы безопасности в группе безопасности SSH-access_ru.AZ-1 и SSH-access_ru.AZ-2 отображается созданное правило входящего трафика.

7. Проверьте сетевую связность

Подключитесь к любой виртуальной машине через виртуальную консоль.
Чтобы проверить сетевую связность с оставшимися виртуальными машинами, выполните команду:
```
ping <IP>
```
Где IP — IP-адрес виртуальной машины, с которой надо проверить сетевую связность.

Результат

Вы настроили сетевую связность между виртуальными машинами в разных VPC из разных проектов через Magic Link, и получили опыт работы с соединениями, маршрутами и правилами групп безопасности.
