Связывание ресурсов в разных VPC внутри проекта

Эта статья полезна?

С помощью этого руководства вы настроите сетевую связность между

из разных VPC, принадлежащих одному проекту. Вы будете использовать соединения, маршруты и правила групп безопасности для связи ресурсов. Схема сетевой связности ресурсов представлена ниже.

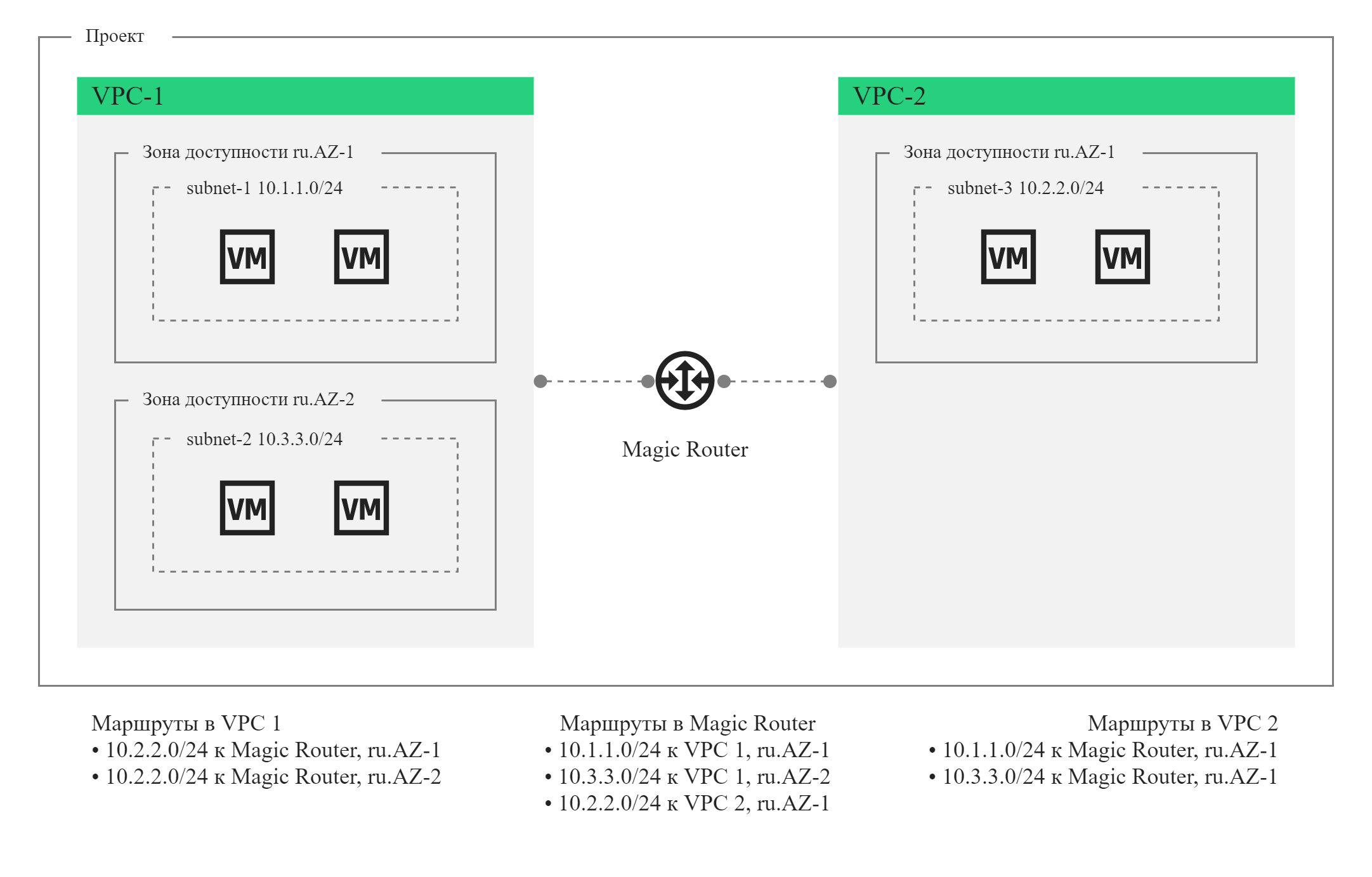

Схема связности ресурсов в разных VPC внутри проекта

Вы будете использовать следующие сервисы:

«Виртуальные машины» — сервис, в рамках которого предоставляется виртуальная машина.
VPC — изолированная виртуальная сеть для создания безопасной инфраструктуры.
Magic Router — сервис для управления сетевыми связями между ресурсами внутри облачной инфраструктуры.
«Группы безопасности» — сервис для контроля трафика виртуальных машин.

Шаги:

Перед началом работы

Зарегистрируйтесь в личном кабинете Cloud.ru.

Если вы уже зарегистрированы, войдите под своей учетной записью.
Создайте и загрузите SSH-ключ в облако.

1. Разверните ресурсы в облаке

Создайте две VPC-сети с названиями VPC-1 и VPC-2.
Создайте подсеть subnet-1:
- Название — subnet-1.
- VPC — VPC-1.
- Зона доступности — ru.AZ-1.
- Адрес — 10.1.1.0/24.
Создайте подсеть subnet-2:
- Название — subnet-2.
- VPC — VPC-1.
- Зона доступности — ru.AZ-2.
- Адрес — 10.3.3.0/24.
Создайте подсеть subnet-3:
- Название — subnet-3.
- VPC — VPC-2.
- Зона доступности — ru.AZ-1.
- Адрес — 10.2.2.0/24.
Убедитесь, что на странице сервиса «Подсети» отображаются подсети subnet-1, subnet-2, subnet-3 в статусе «Создана».
Создайте виртуальную машину со следующими параметрами:
- Название — vm-1.
- Зона доступности — ru.AZ-1.
- Образ — Публичные → Ubuntu 22.04.
- Гарантированная доля vCPU — 10%.
- vCPU — 1.
- RAM — 1.
- VPC — VPC-1.
- Подсеть — 10.1.1.0/24 (subnet-1).
- Внутренний IP — Автоматически.
- Группы безопасности — SSH-access_ru.AZ-1.
- Метод аутентификации — Публичный ключ и Пароль.
- Публичный ключ — ваш SSH-ключ.
- Пароль — ваш пароль.
- Имя хоста — vm-1.
Создайте виртуальную машину со следующими параметрами:
- Название — vm-2.
- Зона доступности — ru.AZ-2.
- Образ — Публичные → Ubuntu 22.04.
- Гарантированная доля vCPU — 10%.
- vCPU — 1.
- RAM — 1.
- VPC — VPC-1.
- Подсеть — 10.3.3.0/24 (subnet-2).
- Внутренний IP — Автоматически.
- Группы безопасности — SSH-access_ru.AZ-2.
- Метод аутентификации — Публичный ключ и Пароль.
- Публичный ключ: ваш SSH-ключ.
- Пароль: ваш пароль.
- Имя хоста — vm-2.
Создайте виртуальную машину со следующими параметрами:
- Название — vm-3.
- Зона доступности — ru.AZ-1.
- Образ — Публичные → Ubuntu 22.04.
- Гарантированная доля vCPU — 10%.
- vCPU — 1.
- RAM — 1.
- VPC — VPC-2.
- Подсеть — 10.2.2.0/24 (subnet-3).
- Внутренний IP — Автоматически.
- Группы безопасности — SSH-access_ru.AZ-1.
- Метод аутентификации — Публичный ключ и Пароль.
- Публичный ключ: ваш SSH-ключ.
- Пароль: ваш пароль.
- Имя хоста — vm-3.
Убедитесь, что в личном кабинете на странице сервиса «Виртуальные машины» отображаются виртуальные машины vm-1, vm-2, vm-3 в статусе «Запущена».

2. Создайте соединение между VPC

Выберите сервис Magic Router.
Нажмите Создать Magic Router.
Нажмите VPC Evolution.
Выберите VPC-1 и VPC-2.
Нажмите Создать.

Убедитесь, что в сервисе Magic Router на странице Соединения отображается два соединения в статусе «Активно».

3. Настройте маршруты на Magic Router

При создании маршрутов в Magic Router необходимо указывать зону доступности, в которой расположена целевая подсеть.

В сервисе Magic Router создайте маршрут к подсети subnet-1:
- Адрес назначения — 10.1.1.0/24.
- VPC — VPC-1.
- Зона доступности — ru.AZ-1.
В сервисе Magic Router создайте маршрут к подсети subnet-2:
- Адрес назначения — 10.3.3.0/24.
- VPC — VPC-1.
- Зона доступности — ru.AZ-2.
В сервисе Magic Router создайте маршрут к подсети subnet-3:
- Адрес назначения — 10.2.2.0/24.
- VPC — VPC-2.
- Зона доступности — ru.AZ-1.

Убедитесь, что в сервисе Magic Router на странице Маршруты отображаются три маршрута в статусе «Создан».

4. Настройте маршруты для VPC

При создании маршрутов в VPC необходимо указывать зону доступности, в которой расположена подсеть этой VPC. Если в VPC созданы подсети в нескольких зонах доступности, маршруты необходимо создать в каждой зоне доступности.

В сервисе Evolution VPC выберите VPC-1.
1. Создайте пользовательский маршрут с параметрами:
  - Адрес назначения — 10.2.2.0/24.
  - Next Hop Type — Magic Router.
  - Зона доступности — ru.AZ-1.
2. Создайте еще один маршрут с параметрами:
  - Адрес назначения — 10.2.2.0/24.
  - Next Hop Type — Magic Router.
  - Зона доступности — ru.AZ-2.
Убедитесь, что для VPC-1 на странице Маршруты отображаются два маршрута в статусе «Активен».
В сервисе Evolution VPC выберите VPC-2.
1. Создайте пользовательский маршрут с параметрами:
  - Адрес назначения — 10.1.1.0/24.
  - Next Hop Type — Magic Router.
  - Зона доступности — ru.AZ-1.
2. Создайте еще один маршрут с параметрами:
  - Адрес назначения — 10.3.3.0/24.
  - Next Hop Type — Magic Router.
  - Зона доступности — ru.AZ-1.
Убедитесь, что для VPC-2 на странице Маршруты отображаются два маршрута в статусе «Активен».

5. Настройте правила групп безопасности

Выберите сервис «Группы безопасности».
Для группы безопасности SSH-access_ru.AZ-1 создайте правило для входящего трафика с параметрами:
- Протокол — ICMP.
- Тип источника — IP-адрес.
- Источник — 0.0.0.0/0.
Для группы безопасности SSH-access_ru.AZ-2 создайте правило для входящего трафика с параметрами:
- Протокол — ICMP.
- Тип источника — IP-адрес.
- Источник — 0.0.0.0/0.

6. Проверьте сетевую связность

Подключитесь к любой виртуальной машине через виртуальную консоль.
Чтобы проверить сетевую связность с оставшимися виртуальными машинами, выполните команду:
```
ping <IP>
```
Где IP — IP-адрес виртуальной машины, с которой надо проверить сетевую связность.

Результат

Вы настроили сетевую связность между виртуальными машинами в разных VPC, принадлежащих одному проекту, и получили опыт работы с соединениями, маршрутами и правилами групп безопасности.
