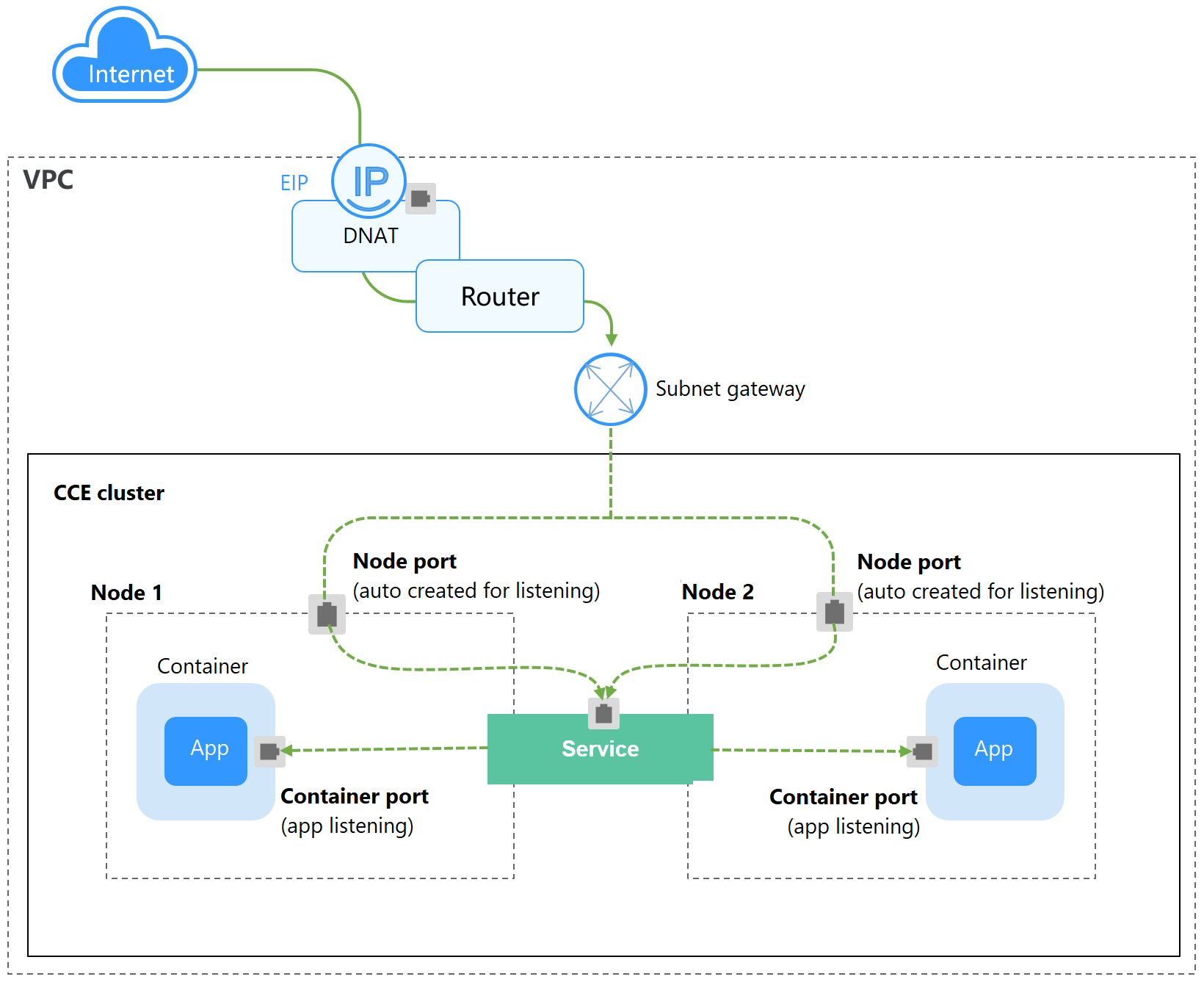

DNAT

Примечания и ограничения

• Правила DNAT не поддерживают Enterprise project authorization.

• Контейнеры в кластере не могут получить доступ к DNAT Сервису, у которого externalTrafficPolicy равно Local.
• Несколько правил для одного NAT шлюза могут использовать один и тот же EIP, но правила для разных NAT шлюзов должны использовать разные EIP.
• Каждый VPC может иметь только один NAT шлюз.
• Пользователи не могут вручную добавить маршрут по умолчанию в VPC.
• Только одно правило SNAT может быть добавлено к подсети в VPC.
• Правила SNAT и DNAT предназначены для разных функций. Если правила SNAT и DNAT используют один и тот же EIP, произойдет вытеснение ресурсов. Правило SNAT не может совместно использовать EIP с правилом DNAT, у которого Тип порта установлен в Все порты.
• Правила DNAT не поддерживают привязку EIP к виртуальному IP‑адресу.
• Когда EIP и сервисы NAT Gateway одновременно настроены для сервера, данные будут передаваться через EIP.
• Если правило SNAT добавлено для VPC, пользовательский блок CIDR должен быть подмножеством подсетей VPC NAT шлюза.
• Если правило SNAT добавлено для соединения Direct Connect, пользовательский блок CIDR должен быть CIDR‑блоком соединения Direct Connect и не может пересекаться с CIDR‑блоком VPC NAT шлюза.
• При выполнении операций над базовыми ресурсами ECS, например, изменении его характеристик, настроенные правила NAT шлюза становятся недействительными. Удалите правила и настройте их заново.
• После создания Сервиса, если настройка привязки переключена с уровня кластера на уровень узла, таблица трассировки соединений не будет очищена. Не изменяйте настройку привязки Сервиса после его создания. Чтобы изменить её, создайте Сервис заново.
• Чтобы использовать DNAT Сервис, убедитесь, что таблица маршрутизации содержит NAT‑маршрут. Если подсеть узла связана с пользовательской таблицей маршрутизации, добавьте в неё NAT‑маршрут.

Подготовка: создание NAT Gateway и EIP

1. Войдите в консоль NAT Gateway и нажмите Купить публичный NAT Gateway в правом верхнем углу.

   После покупки NAT шлюза вам не нужно добавлять правила SNAT или DNAT.

   Note

   При покупке NAT шлюза убедитесь, что он принадлежит тому же VPC и подсети, что и кластер CCE, где запущена рабочая нагрузка.

2. Войдите в консоль EIP и нажмите Купить EIP в правом верхнем углу.

Использование консоли CCE

1. Войдите в консоль CCE и нажмите название кластера, чтобы открыть консоль кластера.
2. В навигационной панели выберите Services & Ingresses. В правом верхнем углу нажмите Создать Сервис.
3. Настройте параметры DNAT шлюза.

   Параметр	Описание
   Имя Сервиса	Введите имя, которое может совпадать с именем рабочей нагрузки.
   Тип Сервиса	Выберите DNAT.
   Пространство имён	Выберите пространство имён, к которому относится рабочая нагрузка.
   Привязка Сервиса	Определяет, направлять ли внешний трафик к локальному узлу или к кластерному эндпоинту. Подробнее смотрите Service Affinity (externalTrafficPolicy). Cluster-level: IP‑адреса и порты всех узлов кластера могут обращаться к рабочей нагрузке, связанной с Сервисом. Однако доступ к Сервису может привести к ухудшению производительности из‑за перенаправления маршрутов, и исходный IP‑адрес клиента может быть недоступен. Node-level: Только IP‑адрес и порт узла, на котором находится рабочая нагрузка, могут обращаться к связанной с Сервисом нагрузке. Доступ к Сервису не приведёт к ухудшению производительности из‑за перенаправления маршрутов, и исходный IP‑адрес клиента будет получен.
   Селектор	Сервис будет связан с pod‑ами рабочей нагрузки на основе метки и будет направлять трафик к pod‑ам с этой меткой. Вы можете добавить ключ и значение метки pod и нажать Подтвердить. Вы также можете нажать Reference Workload Label чтобы использовать метку существующей рабочей нагрузки. В появившемся диалоговом окне выберите нагрузку и нажмите OK.
   DNAT	Выберите DNAT шлюз и EIP, приобретённые в Подготовка: создание NAT Gateway и EIP.
   Порт	Протокол: протокол, поддерживаемый Сервисом. Порт контейнера: порт, по которому слушают контейнеры Сервиса. Порт может принимать значения от 1 до 65535. Его необходимо определить исходя из образа контейнера. Например, порт по умолчанию для Nginx — 80, а для MySQL — 3306. Порт Сервиса: порт, используемый для доступа к DNAT Сервису. При необходимости можно задать собственный порт. Порт может принимать значения от 1 до 65535.

4. Нажмите OK.

Использование kubectl

1. Используйте kubectl для доступа к кластеру. Подробнее см.Accessing a Cluster Using kubectl.
2. Создайте и отредактируйте nginx-deployment.yaml файл для настройки примерной нагрузки. Подробнее см.Creating a Deployment. nginx-deployment.yaml — пример имени файла. При желании вы можете изменить имя файла.

   vi nginx-deployment.yaml



   Содержимое файла:

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: nginx
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: nginx
     template:
       metadata:
         labels:
           app: nginx
       spec:
         containers:
         - image: nginx:latest
           name: nginx
         imagePullSecrets:
         - name: default-secret



3. Создайте и отредактируйте nginx-nat-svc.yaml файл для настройки параметров Сервиса. nginx-nat-svc.yaml — пример имени файла. При желании вы можете изменить имя файла.

   vi nginx-nodeport-svc.yaml



   Содержимое файла:

   apiVersion: v1
   kind: Service
   metadata:
     name: nginx-nat
     annotations:
       kubernetes.io/elb.class: dnat
       kubernetes.io/natgateway.id: e4a1cfcf-29df-4ab8-a4ea-c05dc860f554
   spec:
     loadBalancerIP: 10.78.42.242
     ports:
     - name: service0
       port: 80
       protocol: TCP
       targetPort: 80
     selector:
       app: nginx
     type: LoadBalancer



   Таблица 1 Ключевые параметры

   Параметр	Обязательно	Тип	Описание
   kubernetes.io/elb.class	Yes	String	Этот параметр установлен в dnat, который используется для доступа к сервису NAT Gateway и добавления правил DNAT. Этот параметр нельзя изменить после создания Сервиса.
   kubernetes.io/natgateway.id	Yes	String	ID NAT шлюза. Этот параметр нельзя изменить после создания Сервиса. Как получить: В консоли управления нажмите Список Сервисов и выберите Networking > NAT Gateway. Нажмите имя целевого NAT шлюза, чтобы открыть страницу деталей. На вкладке Основная информация вкладка найдите и скопируйте ID.
   loadBalancerIP	Yes	String	Введите EIP, связанный с NAT шлюзом.
   port	Yes	Integer	Порт, используемый для доступа к DNAT Сервису. При необходимости можно задать собственный порт. Порт может принимать значения от 1 до 65535.
   targetPort	Yes	String	Порт, на котором слушают контейнеры Сервиса. Порт может принимать значения от 1 до 65535. Его необходимо определить на основе образа контейнера. Например, порт по умолчанию для Nginx — 80, а для MySQL — 3306.
   type	Yes	String	Тип сервиса NAT шлюза должен быть установлен в LoadBalancer.

4. Создайте рабочую нагрузку.

   kubectl create -f nginx-deployment.yaml



   Если отображается информация, похожая на следующую, нагрузка создана:

   deployment/nginx created



   Проверьте созданную нагрузку.

   kubectl get pod



   Если отображается информация, похожая на следующую, нагрузка работает:

   NAME                     READY     STATUS             RESTARTS   AGE
   nginx-2601814895-znhbr   1/1       Running            0          15snginx-2601814895-znhbr   1/1       Running            0          15s



5. Создайте Сервис.

   kubectl create -f nginx-nat-svc.yaml



   Если отображается информация, похожая на следующую, Сервис создаётся:

   service/nginx-nat created



   Проверьте созданный Сервис.

   kubectl get svc



   Если отображается информация, похожая на следующую, Сервис создан:

   NAME         TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
   kubernetes   ClusterIP   10.247.0.1       <none>        443/TCP        3d
   nginx-nat    LoadBalancer 10.247.226.2  **.**.**.**   80:30589/TCP  5snginx-nat    LoadBalancer 10.247.226.2  **.**.**.**   80:30589/TCP  5s

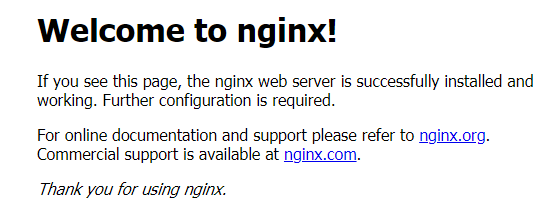

6. Введите URL в формате <EIP>:<port>, в адресной строке браузера.
